1. Giới Thiệu về Kiểm Tra X-Ray

Kiểm tra X-ray công nghiệp là gì?

Kiểm tra X-ray công nghiệp là một trong những phương pháp kiểm tra không phá hủy có giá trị kỹ thuật cao nhất trong sản xuất hiện đại. Công nghệ này cho phép quan sát cấu trúc bên trong của linh kiện, cụm lắp ráp và vật liệu mà không làm ảnh hưởng đến khả năng sử dụng của sản phẩm. Về nguyên lý, tia X là bức xạ điện từ năng lượng cao có khả năng xuyên qua vật thể rắn. Mức độ suy giảm cường độ tia X phụ thuộc trực tiếp vào mật độ khối, chiều dày và thành phần nguyên tử của vật liệu. Kim loại và hợp kim có mật độ cao hấp thụ bức xạ mạnh hơn, thể hiện dưới dạng vùng tối trên ảnh, trong khi nhựa, vật liệu composite hoặc các khoảng rỗng cho tín hiệu sáng hơn. Sự tương phản này tạo nên hình ảnh cho phép xác định khuyết tật, cấu trúc bên trong và mức độ toàn vẹn của linh kiện.

Vai trò của X-ray trong sản xuất hiện đại

Trong điện tử, xu hướng thu nhỏ linh kiện đã đẩy yêu cầu kiểm tra xuống cấp độ micron. Các điểm hàn BGA và kết nối flip-chip nằm hoàn toàn bên dưới vỏ IC chỉ có thể được đánh giá chính xác bằng X-ray và CT, khiến CT ngày càng trở thành một công cụ tiêu chuẩn trong kiểm soát chất lượng điện tử. Trong hàng không, X-ray và CT được sử dụng để kiểm tra cánh tuabin, cấu trúc composite và các cụm lắp ráp chịu tải, nhằm phát hiện lỗ rỗng, nứt gãy và tạp chất có thể dẫn đến hỏng hóc thảm họa. Ngành ô tô sử dụng X-ray để đánh giá khối động cơ, vỏ hộp số, cụm phanh và các chi tiết an toàn, nơi các khuyết tật ẩn có thể ảnh hưởng trực tiếp đến độ tin cậy vận hành. Với thiết bị y tế, đặc biệt là các sản phẩm cấy ghép và dụng cụ phẫu thuật, kiểm tra X-ray và CT cho phép thực hiện kiểm tra 100% nhằm đáp ứng các yêu cầu khắt khe của các chuẩn FDA và CE mà vẫn duy trì hiệu quả sản xuất.

Tổng quan thị trường Việt Nam

Việt Nam đang nổi lên như một trung tâm sản xuất quan trọng tại Đông Nam Á, kéo theo nhu cầu ngày càng cao đối với các dịch vụ kiểm tra không phá hủy tiên tiến. Sự mở rộng của các ngành dầu khí, hạ tầng và chế tạo đã thúc đẩy thị trường NDT trong nước, đặc biệt là các công nghệ X-ray và CT. Ngành điện tử tăng trưởng mạnh với sự hiện diện của nhiều tập đoàn đa quốc gia đã tạo ra nhu cầu đáng kể đối với kiểm tra BGA, SMT và các kết nối bán dẫn mật độ cao. Song song đó, chuỗi cung ứng linh kiện ô tô và lĩnh vực thiết bị y tế đang phát triển đã đặt ra yêu cầu về các hệ thống kiểm tra có độ chính xác cao để đáp ứng tiêu chuẩn quốc tế. Việc áp dụng các công nghệ NDT số hóa, bao gồm X-ray kỹ thuật số và siêu âm phased array, bởi các đơn vị kiểm định trong nước cho thấy xu hướng chuyển dịch sang các phương pháp kiểm tra có độ tin cậy dữ liệu cao và khả năng truy vết tốt hơn trong bối cảnh tiêu chuẩn hóa và quản lý chất lượng ngày càng chặt chẽ.

Lịch sử và quá trình phát triển

Kiểm tra X-ray công nghiệp bắt nguồn từ phát hiện tia X của Wilhelm Röntgen năm 1895 và nhanh chóng được ứng dụng ngoài lĩnh vực y học. Các hệ thống công nghiệp ban đầu sử dụng phim ảnh, yêu cầu thời gian phơi sáng dài và thao tác thủ công phức tạp. Sự chuyển dịch sang công nghệ số đã làm thay đổi toàn diện phương pháp kiểm tra, từ tốc độ thu ảnh, độ phân giải đến khả năng xử lý dữ liệu. Các hệ thống hiện đại sử dụng detector bảng phẳng kỹ thuật số, tích hợp chụp X-ray số và chụp cắt lớp vi tính để tạo ra dữ liệu thể tích ba chiều phục vụ đo lường và phân tích hình học. Thị trường hệ thống CT X-ray công nghiệp được dự báo đạt khoảng 448 triệu USD vào năm 2025 và tiếp tục duy trì mức tăng trưởng ổn định đến năm 2033, phản ánh nhu cầu ngày càng tăng đối với các hệ thống có độ phân giải cao, tốc độ quét nhanh và phần mềm tái tạo dữ liệu tiên tiến.

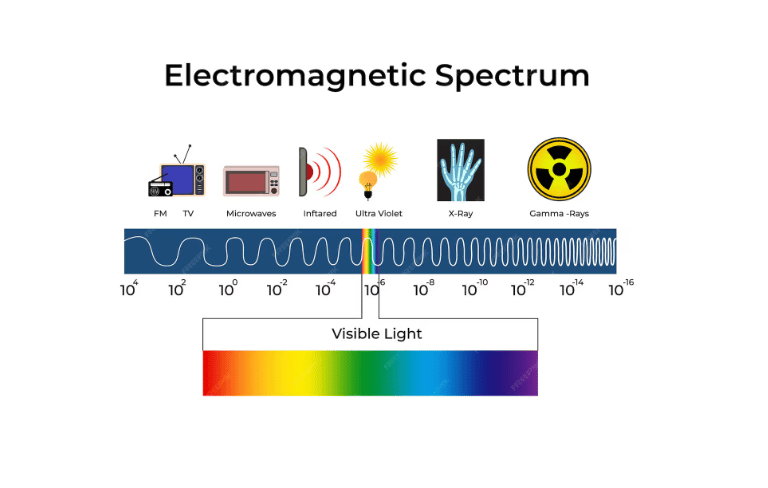

Sơ đồ phổ điện từ các sóng phổ biến

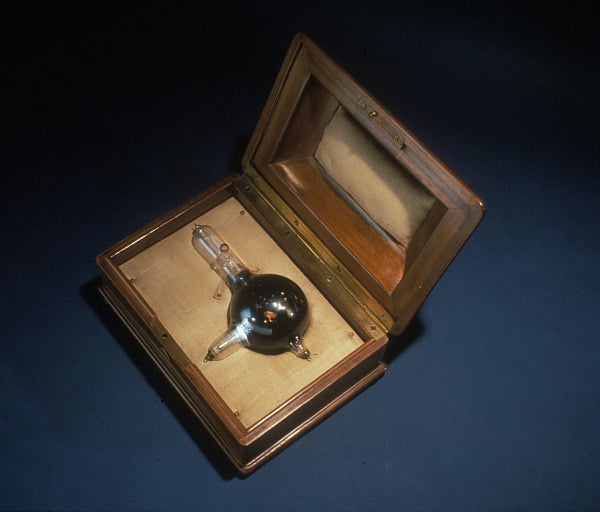

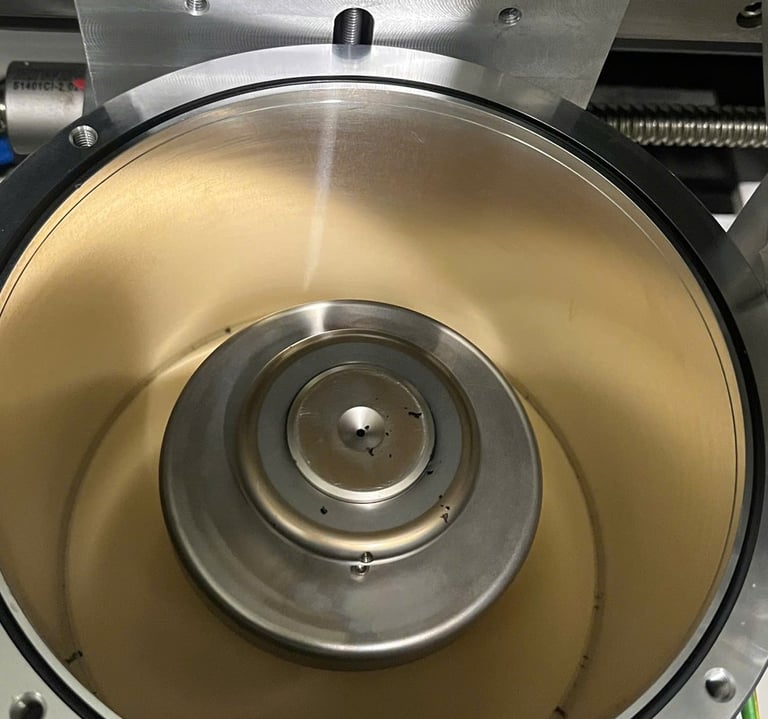

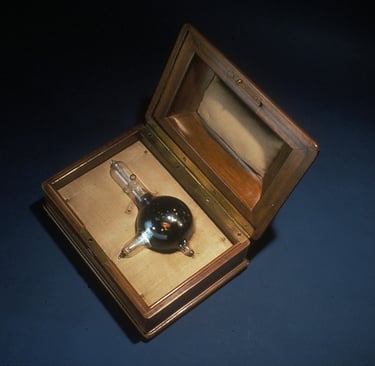

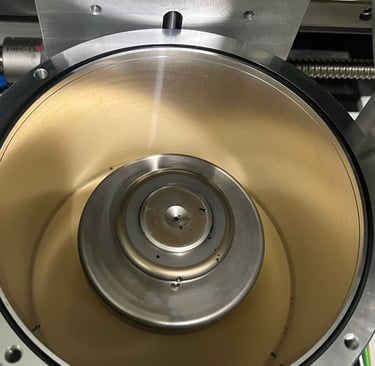

Xray Tube đầu tiên vào 1895 và Xray Tube hiện đại

2. Các Loại Hệ Thống X-Ray

Việc lựa chọn hệ thống X-ray công nghiệp phù hợp không chỉ ảnh hưởng đến khả năng phát hiện khuyết tật mà còn quyết định độ tin cậy dữ liệu đo, chi phí sở hữu toàn vòng đời và mức độ tích hợp vào dây chuyền sản xuất. Mỗi kiến trúc hệ thống được phát triển để tối ưu cho một dải kích thước linh kiện, mức năng lượng bức xạ và yêu cầu độ phân giải riêng biệt.

Hệ Thống Kiểm Tra X-Ray 2D

Hệ thống X-ray hai chiều là nền tảng của kiểm tra không phá hủy trong sản xuất điện tử và cơ khí chính xác. Thiết bị tạo ra ảnh chiếu phẳng của cấu trúc bên trong linh kiện từ một góc nhìn duy nhất, cho phép phát hiện nhanh các khuyết tật hình học và khuyết tật mối hàn. Do không tái tạo dữ liệu thể tích, thông tin chiều sâu bị giới hạn, nhưng đổi lại là tốc độ xử lý cao và chi phí đầu tư thấp hơn đáng kể so với CT.

Trong thực tế sản xuất, X-ray 2D được sử dụng rộng rãi để kiểm tra BGA, CSP, dây nối, lắp ráp PCB, mối hàn SMT và kiểm soát chất lượng các chi tiết đúc. Các hệ thống hiện đại sử dụng detector bảng phẳng kỹ thuật số, mang lại độ phân giải không gian cao, độ tương phản ổn định và tuổi thọ dài hơn so với các bộ tăng cường hình ảnh thế hệ cũ, từ đó cải thiện đáng kể độ tin cậy của dữ liệu kiểm tra.

Hệ Thống CT 3D (Computed Tomography)

Chụp cắt lớp vi tính công nghiệp mở rộng kiểm tra X-ray sang không gian ba chiều bằng cách tái tạo toàn bộ thể tích bên trong linh kiện. Hệ thống thu thập hàng trăm đến hàng nghìn ảnh X-ray 2D từ nhiều góc quay khác nhau và sử dụng các thuật toán tái tạo thể tích để tạo thành mô hình 3D hoàn chỉnh. Dữ liệu thể tích này cho phép cắt lớp ảo theo mọi mặt phẳng, đo lường kích thước hình học không phá hủy và so sánh trực tiếp với mô hình CAD nhằm đánh giá sai lệch hình học và phân tích nguyên nhân lỗi.

Thị trường X-ray và CT công nghiệp toàn cầu được dự báo đạt khoảng 8,5 tỷ USD vào năm 2033 với tốc độ tăng trưởng kép hàng năm ước tính 7,2% trong giai đoạn 2025–2033, phản ánh nhu cầu ngày càng cao đối với các công nghệ kiểm tra không phá hủy có khả năng cung cấp dữ liệu hình học chính xác trong điện tử, pin, ô tô và hàng không.

Trong nhóm CT, các hệ thống CT công nghiệp thường vận hành ở dải năng lượng từ khoảng 130 kV đến 450 kV, phù hợp cho các linh kiện từ nhựa kỹ thuật đến các chi tiết đúc nhôm và hợp kim lớn. Micro-CT tập trung vào các mẫu kích thước nhỏ với độ phân giải dưới micron, được sử dụng nhiều trong điện tử chính xác, thiết bị y tế và nghiên cứu vật liệu. Các hệ thống X-ray và CT của Nikon tích hợp nguồn tia X microfocus nội bộ lên đến 450 kV, cho phép vừa đạt độ xuyên thấu cao vừa duy trì khả năng tạo ảnh chi tiết phục vụ đo lường.

Hệ Thống Ống Kín và Ống Hở

Một khác biệt kiến trúc quan trọng của thiết bị X-ray là cấu hình ống kín và ống hở. Hệ thống ống kín sử dụng ống tia X được niêm phong vĩnh viễn, gần như không yêu cầu bảo trì ngoài làm sạch và hiệu chuẩn định kỳ. Cấu trúc này mang lại độ ổn định cao, chi phí vận hành thấp và đặc biệt phù hợp với môi trường sản xuất liên tục, dù khi hết tuổi thọ cần thay toàn bộ cụm ống và độ phân giải tối đa thường thấp hơn so với ống hở nano-focus. Dòng thiết bị Nordson DAGE là ví dụ điển hình của kiến trúc ống kín trong sản xuất điện tử.

Ngược lại, hệ thống ống hở cho phép truy cập các bộ phận bên trong, bao gồm filament, nhờ đó kéo dài tuổi thọ tổng thể của thiết bị và đạt tiềm năng độ phân giải cao hơn. Tuy nhiên, kiến trúc này yêu cầu hệ thống chân không, thay dầu định kỳ và đội ngũ kỹ thuật viên có chuyên môn cao, dẫn đến độ phức tạp vận hành và bảo trì lớn hơn. Nhiều hệ thống CT công nghiệp của Nikon được thiết kế theo hướng này để phục vụ nhu cầu đo lường chính xác với độ lặp lại cao.

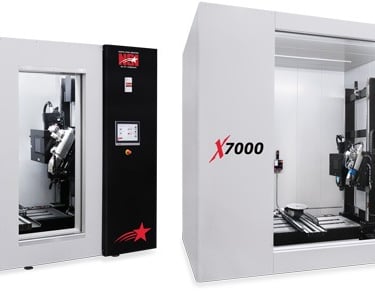

Hệ Thống Dạng Tủ và Hệ Thống Di Động

Hệ thống X-ray dạng tủ là các thiết bị khép kín với lớp chắn bức xạ tích hợp, cho phép vận hành an toàn mà không cần phòng X-ray chuyên dụng. Chúng được triển khai phổ biến trong phòng thí nghiệm và dây chuyền sản xuất, với giới hạn chính là kích thước mẫu phải nằm trong buồng chụp.

Trong khi đó, hệ thống X-ray di động được thiết kế cho kiểm tra hiện trường các cấu trúc lớn như đường ống, kết cấu thép, lắp ráp hàng không và hạ tầng kỹ thuật, nơi việc di chuyển mẫu về phòng thí nghiệm là không khả thi. Việc sử dụng hệ thống di động đòi hỏi vùng kiểm soát bức xạ, đo liều môi trường và quy trình an toàn nghiêm ngặt để đảm bảo an toàn cho người vận hành và cộng đồng xung quanh.

3. Giải thích CT 3D Scanning

Chụp cắt lớp vi tính công nghiệp (Computed Tomography – CT) đại diện cho cấp độ cao nhất của công nghệ kiểm tra X-ray hiện nay, cho phép chuyển đổi ảnh chiếu hai chiều truyền thống thành dữ liệu thể tích ba chiều hoàn chỉnh. Việc nắm vững nguyên lý và khả năng của CT là điều kiện tiên quyết để khai thác hiệu quả công nghệ này trong đo lường, phân tích lỗi và kiểm soát chất lượng sản xuất.

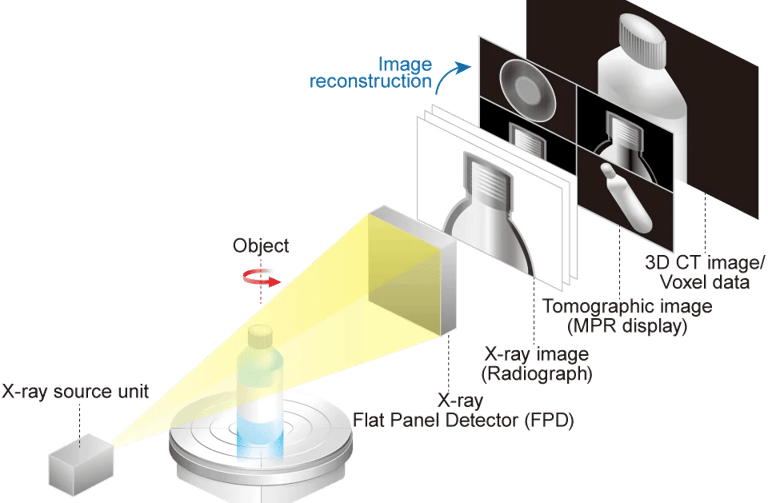

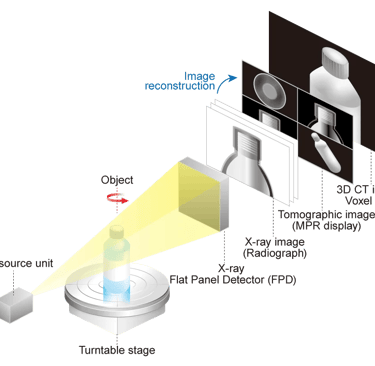

Nguyên lý chụp CT

Nguyên lý của CT dựa trên việc thu thập một số lượng lớn ảnh X-ray 2D từ nhiều góc quay khác nhau quanh mẫu, sau đó sử dụng các thuật toán toán học để tái tạo thành một tập dữ liệu thể tích ba chiều. Trong quá trình quét, linh kiện được đặt trên bàn quay chính xác giữa nguồn tia X và detector. Khi mẫu quay tròn, thường là đủ 360°, hệ thống ghi nhận hàng trăm đến hàng nghìn ảnh chiếu. Các thuật toán tái tạo, phổ biến là lọc chiếu ngược hoặc tái tạo lặp, sẽ xử lý toàn bộ các ảnh này để tính toán mức hấp thụ tia X tại từng vị trí trong không gian. Kết quả là một mô hình thể tích dạng voxel, trong đó mỗi voxel mang giá trị thang xám tương ứng với mật độ vật liệu tại vị trí đó.

Chất lượng dữ liệu CT chịu ảnh hưởng trực tiếp bởi độ phóng đại hình học, kích thước voxel và thời gian quét. Việc đặt mẫu gần nguồn tia X hơn làm tăng độ phóng đại và cải thiện độ phân giải, trong khi kích thước voxel quyết định giới hạn nhỏ nhất của đặc trưng có thể nhận diện. Số lượng ảnh chiếu và thời gian phơi sáng càng lớn thì nhiễu càng giảm và độ tương phản càng cao, nhưng thời gian quét sẽ kéo dài, do đó các hệ thống hiện đại phải cân bằng giữa tốc độ và chất lượng theo yêu cầu ứng dụng.

Các kỹ thuật CT tiên tiến

Những hệ thống CT hiện đại tích hợp nhiều kỹ thuật nâng cao nhằm mở rộng phạm vi ứng dụng và cải thiện độ tin cậy dữ liệu.

• Helical CT Scanning: Chụp CT xoắn ốc cho phép quét liên tục các mẫu có chiều cao lớn trong một chu trình duy nhất, hạn chế hiện tượng tạo ảnh giả do ghép nhiều lần quét và giảm ảnh hưởng của hình học chùm tia hình nón, đồng thời cho phép đặt mẫu gần nguồn hơn để đạt độ phân giải cao hơn. Kỹ thuật này đặc biệt hữu ích với các chi tiết dài như cánh tuabin, thanh truyền và các cụm trụ tròn.

• Dual Energy CT: CT hai mức năng lượng sử dụng hai dải năng lượng tia X khác nhau để phân biệt các vật liệu có mật độ tương đương nhưng khác nhau về thành phần nguyên tử. Nhờ đó có thể tách biệt các hợp kim nhẹ như nhôm và magie trong cùng một cụm lắp ráp, nhận diện vật liệu chưa xác định và giảm ảnh giả trong các cấu trúc đa vật liệu.

• Các hệ thống của Nikon còn tích hợp tái tạo ảnh dựa trên trí tuệ nhân tạo AI-Enhanced Reconstruction:, trong đó các thuật toán học máy được huấn luyện trên tập dữ liệu lớn nhằm giảm nhiễu nhưng vẫn bảo toàn biên dạng, hạn chế ảnh giả do cứng tia và tán xạ, rút ngắn thời gian tái tạo và nâng cao khả năng phát hiện khuyết tật.

• Limited Angle CT: Công nghệ CT góc hạn chế cho phép tạo ảnh có độ phân giải cao mà không cần quay đủ 360°, phù hợp cho các mẫu có hình dạng hoặc gá đặt không cho phép quay trọn vòng.

Phân tích và khai thác dữ liệu CT

Giá trị cốt lõi của CT thể hiện ở khả năng khai thác dữ liệu thể tích ba chiều. Mô phỏng thể tích cho phép trực quan hóa cấu trúc bên trong với khả năng xoay, cắt và điều chỉnh độ trong suốt để quan sát các vùng quan tâm. Người dùng có thể cắt lớp ảo theo bất kỳ mặt phẳng nào để phân tích hình học nội tại mà không cần phá hủy mẫu. Dữ liệu thể tích cũng có thể được chuyển đổi thành mô hình bề mặt ở các định dạng như STL hoặc STEP để phục vụ đo lường hình học, so sánh CAD và tái tạo ngược.

Các thuật toán phân tích tự động có khả năng nhận diện và định lượng các dạng khuyết tật như lỗ rỗng, nứt, bao thể và độ xốp, cung cấp vị trí, kích thước và phân bố thống kê của chúng. CT còn được sử dụng như một công cụ đo lường không tiếp xúc cho cả các đặc trưng bên trong và bên ngoài. Các hệ thống CT metrology của Nikon sử dụng linh kiện cơ khí và quang học chuẩn đo lường nhằm đảm bảo dữ liệu đo có độ chính xác và khả năng lặp lại cao, phục vụ các ứng dụng như đo kênh dẫn bên trong và phân tích chiều dày thành.

So sánh CT và X-ray 2D

Mặc dù cùng dựa trên tia X, CT và X-ray 2D phục vụ những mục tiêu kỹ thuật khác nhau. X-ray 2D cung cấp ảnh chiếu phẳng với tốc độ rất cao, phù hợp cho sàng lọc nhanh và các linh kiện đơn giản, nhưng bị giới hạn về thông tin chiều sâu và khả năng đo lường. CT cung cấp dữ liệu ba chiều đầy đủ, loại bỏ hiện tượng chồng ảnh, cho phép phát hiện các khuyết tật nhỏ nhất và thực hiện đo lường hình học chính xác, đổi lại là thời gian quét dài hơn và chi phí đầu tư cao hơn. Sự khác biệt này khiến CT trở thành lựa chọn ưu tiên cho các chi tiết phức tạp, phân tích nguyên nhân lỗi và các ứng dụng đo lường chính xác cao.

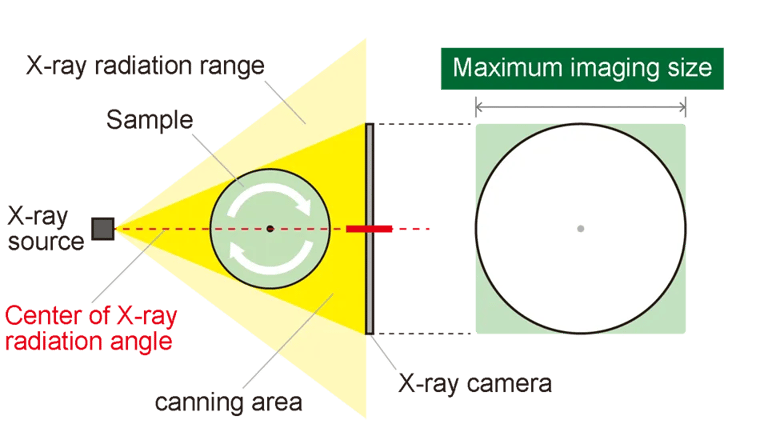

Maximum Normal Scan Area

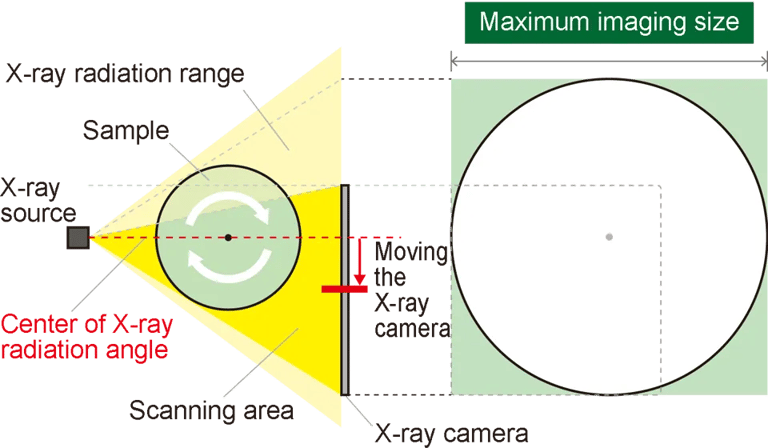

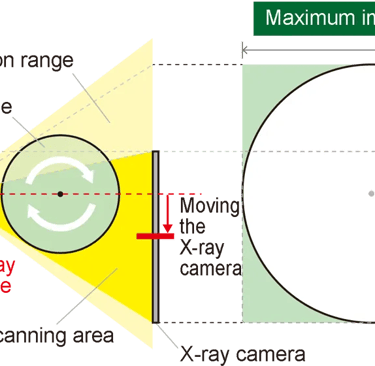

Maximum Offset Scan Area

4. Ứng Dụng Theo Ngành

Kiểm tra X-ray và CT công nghiệp được triển khai rộng rãi trong nhiều lĩnh vực sản xuất, mỗi ngành có yêu cầu kỹ thuật và rủi ro chất lượng rất khác nhau. Việc hiểu rõ bối cảnh ứng dụng cho phép lựa chọn phương pháp kiểm tra phù hợp nhằm giải quyết trực tiếp các vấn đề về độ tin cậy, an toàn và khả năng truy vết chất lượng.

Ngành sản xuất điện tử

Điện tử hiện là phân khúc ứng dụng lớn nhất của X-ray công nghiệp. Các bảng mạch và linh kiện thế hệ mới tích hợp ngày càng nhiều kết nối ẩn dưới bề mặt, khiến X-ray và CT trở thành phương pháp gần như bắt buộc để kiểm soát chất lượng. Trong lắp ráp PCB, X-ray được sử dụng để đánh giá các điểm hàn BGA, CSP và QFN thông qua phân tích lỗ rỗng hàn, phát hiện cầu nối giữa các bi hàn, xác định hiện tượng không ướt, lỗi head-in-pillow và đo đường kính bi hàn. Với các kết nối xuyên lỗ, công nghệ này cho phép xác minh mức độ điền đầy thiếc, phát hiện lỗ rỗng trong lỗ mạ và đánh giá độ xuyên thấu của vật liệu hàn.

Khi công nghệ đóng gói chuyển sang các kiến trúc 2.5D, 3D IC, System-in-Package và fan-out wafer level packaging, CT 3D trở thành công cụ chính để kiểm tra sự hình thành và lấp đầy của TSV, phân bố underfill, độ thẳng hàng khi xếp die và chất lượng các kết nối micro-bump, vốn không thể đánh giá đầy đủ bằng ảnh chiếu hai chiều.

Ngành hàng không vũ trụ

Hàng không vũ trụ đặt ra các tiêu chuẩn chất lượng cao nhất, trong đó X-ray và CT được sử dụng xuyên suốt vòng đời sản phẩm. CT hiện được coi là tiêu chuẩn công nghiệp cho phân tích hỏng hóc, phát hiện khuyết tật và đo lường hình học các chi tiết như cánh tuabin. Công nghệ này cho phép xác minh các kênh làm mát bên trong, kiểm tra độ phù hợp hình học so với thiết kế, phát hiện lỗ rỗng, đo chiều dày thành và đánh giá độ đồng đều lớp phủ bảo vệ.

Đối với vật liệu composite dùng trong thân và kết cấu máy bay, X-ray và CT cho phép phát hiện hiện tượng tách lớp, đo hàm lượng rỗng, kiểm tra hướng sợi, nhận diện dị vật và đánh giá hư hại do va đập. Trong sản xuất bồi đắp kim loại, CT được sử dụng để xác minh mức độ xốp bên trong, chất lượng liên kết bột nóng chảy, độ chính xác hình học so với CAD và mức độ loại bỏ cấu trúc đỡ.

Ngành ô tô

Trong chuỗi cung ứng ô tô, X-ray và CT được sử dụng từ nhà cung cấp linh kiện đến khâu lắp ráp cuối cùng của OEM. Với các chi tiết đúc như thân máy, nắp xy-lanh, đĩa phanh và các cụm chịu lực, CT cho phép phát hiện và định lượng lỗ rỗng, nhận diện rỗ co ngót, kiểm tra chiều dày thành, phát hiện lệch lõi và bao thể vật liệu.

Sự chuyển dịch sang xe điện tạo ra các yêu cầu kiểm tra mới. Trong các cụm pin, X-ray và CT được sử dụng để đánh giá cấu trúc bên trong cell, chất lượng mối hàn tab, kết nối busbar, độ toàn vẹn vỏ pin và phát hiện dị vật. Với điện tử công suất, công nghệ này cho phép kiểm tra mối hàn module IGBT, dây nối, phân bố vật liệu giao diện nhiệt và các vết nứt trên nền gốm. Các chi tiết ảnh hưởng trực tiếp đến an toàn hành khách như hệ thống lái, phanh, treo và cơ cấu kích hoạt túi khí thường yêu cầu kiểm tra toàn bộ hoặc lấy mẫu với mật độ cao bằng X-ray hoặc CT.

Ngành thiết bị y tế

Sản xuất thiết bị y tế yêu cầu mức độ kiểm soát chất lượng cao do liên quan trực tiếp đến an toàn bệnh nhân. X-ray và CT được sử dụng để kiểm tra các thiết bị cấy ghép như máy tạo nhịp tim, điện cực ICD, implant chỉnh hình và implant nha khoa nhằm đánh giá độ xốp, tính toàn vẹn hình học và chất lượng lắp ráp. Với dụng cụ phẫu thuật, công nghệ này cho phép kiểm tra chất lượng mối hàn, độ sắc cạnh cắt, sự thẳng hàng của cơ cấu bên trong và độ đồng đều lớp phủ. Trong các thiết bị phân phối thuốc, X-ray hỗ trợ xác minh mức điền đầy của xi lanh tiền nạp, độ chắc chắn của kim tiêm, vị trí lò xo trong bút tiêm tự động và độ toàn vẹn của cơ cấu đếm liều.

Ngành dầu khí

Trong dầu khí, các dịch vụ NDT tập trung vào đánh giá độ toàn vẹn đường ống và thiết bị chịu áp lực. X-ray được sử dụng để kiểm tra mối hàn vòng, lập bản đồ ăn mòn, phát hiện nứt và đo suy giảm vật liệu. Với các bình chịu áp, CT và X-ray cho phép xác minh chất lượng mối hàn, đo chiều dày, đặc trưng hóa khuyết tật và phục vụ các đợt tái chứng nhận an toàn, đảm bảo hệ thống vận hành trong điều kiện khắc nghiệt mà vẫn đáp ứng các tiêu chuẩn kỹ thuật bắt buộc.

5. Hướng dẫn lựa chọn hệ thống X-ray và CT công nghiệp

Việc lựa chọn một hệ thống X-ray hoặc CT phù hợp không đơn thuần là so sánh thông số kỹ thuật, mà là quá trình đánh giá tổng thể giữa yêu cầu kiểm tra, đặc tính sản phẩm, ngân sách đầu tư và chiến lược vận hành lâu dài. Một cấu hình phù hợp sẽ giúp doanh nghiệp kiểm soát chất lượng hiệu quả, giảm chi phí lỗi và tạo lợi thế cạnh tranh bền vững.

Xác định yêu cầu kiểm tra

• Đặc tính vật lý của linh kiện là yếu tố đầu tiên quyết định cấu hình hệ thống. Kích thước và khối lượng tối đa của sản phẩm ảnh hưởng trực tiếp đến kích thước buồng máy, hành trình bàn xoay và khả năng chịu tải của hệ thống thao tác. Ngoài các sản phẩm hiện tại, cần dự phòng cho những dòng sản phẩm tương lai để tránh phải nâng cấp hoặc thay thế sớm.

• Thành phần vật liệu quyết định mức năng lượng tia X cần sử dụng. Các vật liệu mật độ thấp như nhựa kỹ thuật và composite thường chỉ cần dải điện áp 80–130 kV, trong khi các hợp kim nhôm, magiê yêu cầu mức 130–225 kV. Với thép, titan hoặc các chi tiết thành dày, hệ thống CT công suất cao từ 225 đến 450 kV là bắt buộc. Các cụm lắp ghép đa vật liệu có thể cần đến công nghệ chụp hai mức năng lượng để tách lớp vật liệu chính xác.

• Độ phân giải cần thiết phụ thuộc trực tiếp vào kích thước đặc trưng nhỏ nhất cần kiểm tra. Trong sản xuất điện tử, các lỗi mối hàn hoặc liên kết vi mô thường đòi hỏi độ phân giải dưới 5 µm, trong khi các chi tiết đúc có thể chấp nhận độ phân giải 20–50 µm. Với các ứng dụng đo lường hình học và phân tích dung sai, hệ thống CT đo lường cần cung cấp độ chính xác và khả năng lặp lại cao nhất.

Sản lượng và năng suất kiểm tra

Khối lượng kiểm tra hàng ngày và chu kỳ sản xuất quyết định mức độ tự động hóa. Các dây chuyền sản xuất khối lượng lớn thường ưu tiên hệ thống X-ray inline tự động để giảm phụ thuộc vào con người và đảm bảo tính ổn định. Ngược lại, các nhà máy có nhiều chủng loại sản phẩm nhưng số lượng mỗi mã thấp sẽ phù hợp hơn với các hệ thống thủ công linh hoạt. Chu kỳ kiểm tra của X-ray 2D thường tính bằng giây đến phút, trong khi CT có thể kéo dài từ vài phút đến hàng giờ tùy theo độ phân giải và kích thước chi tiết.

Các nhà sản xuất thiết bị tiêu biểu

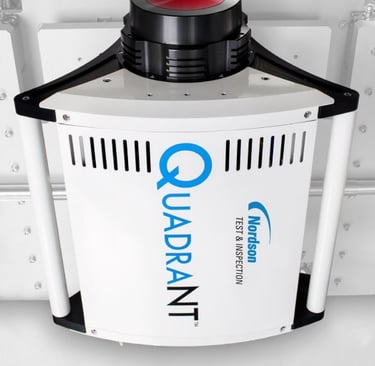

• Nordson DAGE được biết đến như một tiêu chuẩn trong kiểm tra điện tử và bán dẫn, với thế mạnh về công nghệ ống kín bảo trì thấp và khả năng chụp ảnh độ phân giải siêu cao dưới micron. Các dòng Quadra, Xi và nền tảng kiểm tra wafer của hãng được tối ưu cho BGA, wire bond, flip-chip và PCB, tích hợp phần mềm và thuật toán xử lý hình ảnh chuyên sâu cho ngành điện tử.

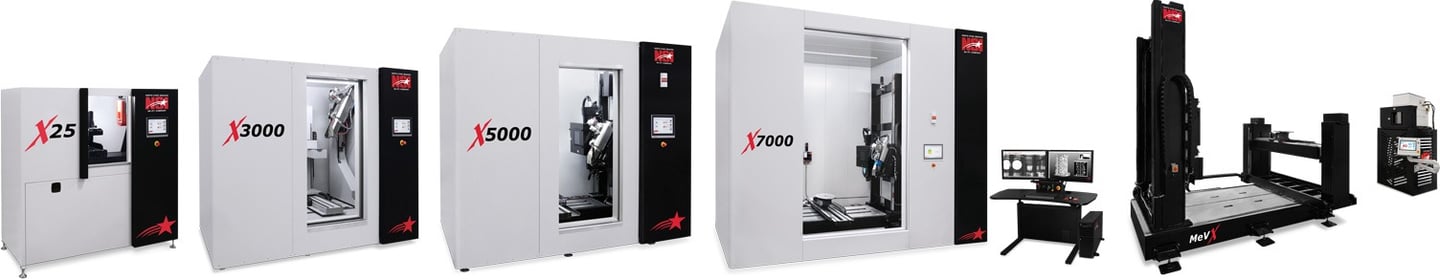

• Nikon Metrology mang kinh nghiệm lâu năm về quang học chính xác và đo lường vào các hệ thống CT công nghiệp. Các dòng XT H, VOXLS và MCT225 của Nikon sử dụng nguồn tia X microfocus nội bộ lên đến 450 kV, kết hợp các thuật toán tái tạo tiên tiến, cho phép đạt độ chính xác đo lường đạt chuẩn VDI/VDE 2630. Công nghệ AI Reconstruction dựa trên Deep Learning giúp giảm nhiễu và nâng cao tốc độ cũng như chất lượng quét, đặc biệt phù hợp với ngành ô tô và hàng không.

• Bên cạnh đó, ZEISS, GE Measurement & Control (Baker Hughes) và YXLON (COMET Group) cũng là các nhà cung cấp lớn với thế mạnh riêng trong đo lường chính xác, hàng không, ô tô và các hệ thống kiểm tra tự động cho sản xuất hàng loạt.

Các thông số kỹ thuật

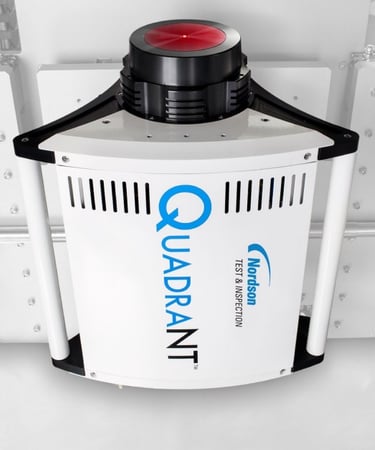

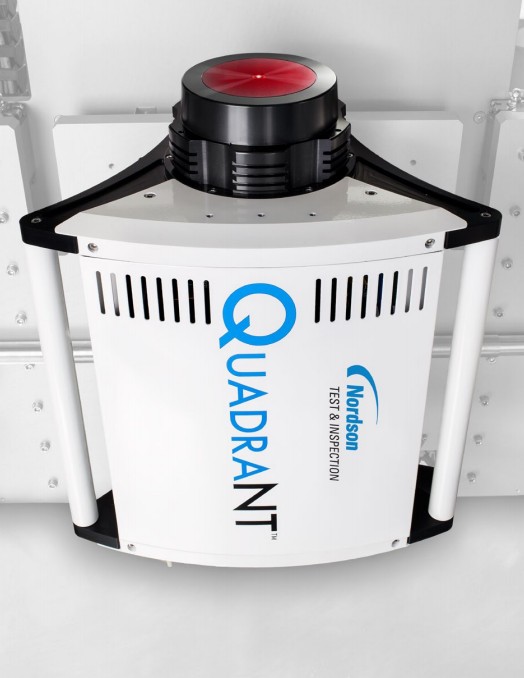

Nguồn tia X là thành phần quyết định khả năng xuyên thấu và độ phân giải. Ống kín cho ưu thế về độ ổn định và chi phí vận hành thấp, trong khi ống hở cho phép thay thế filament và đạt độ phân giải nano-focus. Điện áp tối đa quyết định khả năng kiểm tra vật liệu dày và mật độ cao, còn kích thước điểm tiêu cự ảnh hưởng trực tiếp đến độ phân giải nhưng phải đánh đổi với công suất và tốc độ quét.

Cảm biến phẳng kỹ thuật số (FPD) hiện là tiêu chuẩn cho chụp ảnh X-ray, cung cấp dải động cao và độ phân giải tốt, trong khi các ống khuếch đại hình ảnh truyền thống đang dần bị loại bỏ. Hệ thống thao tác với các trục quay, trượt và nghiêng cần đảm bảo độ chính xác và độ lặp lại ở mức micron đối với các ứng dụng đo lường.

Phần mềm đóng vai trò trung tâm trong toàn bộ chu trình, từ thu nhận ảnh, tái tạo CT đến phân tích khuyết tật, đo lường kích thước và so sánh CAD, cũng như tích hợp SPC và báo cáo chất lượng.

Chi phí và tổng chi phí sở hữu

Chi phí đầu tư ban đầu cho hệ thống X-ray 2D có thể dao động từ khoảng 50.000 USD cho các hệ thống thủ công cơ bản đến gần 1 triệu USD cho các dây chuyền inline tự động. Với CT công nghiệp, mức đầu tư thường từ 250.000 USD cho CT phòng thí nghiệm nhỏ, lên đến trên 3 triệu USD cho các hệ thống CT đo lường công suất cao. Ngoài chi phí thiết bị, cần tính đến lắp đặt, đào tạo, hợp đồng bảo trì, chuẩn bị phòng và các chuẩn hiệu chuẩn.

Tổng chi phí sở hữu phải bao gồm chi phí điện năng, tiêu hao linh kiện, bảo trì phòng ngừa và hiệu chuẩn định kỳ. Giá trị mang lại được thể hiện qua khả năng phát hiện sớm lỗi, giảm phế phẩm, hạn chế thử nghiệm phá hủy và nâng cao uy tín chất lượng với khách hàng. Đây chính là các yếu tố then chốt để tính toán lợi tức đầu tư và xác định hiệu quả lâu dài của hệ thống kiểm tra X-ray và CT trong sản xuất công nghiệp.

6. Bảo trì và dịch vụ hệ thống X-ray / CT công nghiệp

Bảo trì đúng chuẩn là điều kiện bắt buộc để hệ thống X-ray và CT công nghiệp duy trì độ ổn định hình ảnh, kéo dài tuổi thọ thiết bị và đáp ứng các yêu cầu an toàn bức xạ. Một chương trình bảo trì bài bản không chỉ giúp giảm nguy cơ dừng máy đột xuất mà còn trực tiếp quyết định hiệu quả hoàn vốn của hệ thống trong suốt vòng đời khai thác.

1. Bảo trì bảo dưỡng

   • Trong vận hành thực tế, các kiểm tra hàng ngày do người vận hành thực hiện giúp phát hiện sớm những bất thường liên quan đến liên động an toàn, đèn cảnh báo, độ kín buồng máy và chất lượng hình ảnh cơ bản. Việc ghi nhận các tiếng ồn hoặc hành vi bất thường của hệ thống là cơ sở để kỹ thuật viên đánh giá nguy cơ hư hỏng tiềm ẩn.

   • Các chu kỳ bảo trì định kỳ hàng tuần và hàng tháng tập trung vào vệ sinh cửa sổ tia X, bề mặt detector, kiểm tra hệ thống làm mát, độ trơn của cụm thao tác cơ khí, cũng như sao lưu dữ liệu phần mềm và đánh giá chuẩn chất lượng ảnh. Ở mức chuyên sâu hơn, bảo trì theo quý và bảo trì tổng thể hàng năm bao gồm chẩn đoán toàn bộ hệ thống, hiệu chuẩn detector, kiểm tra thông số ống tia X, cập nhật phần mềm và kiểm tra an toàn bức xạ theo quy chuẩn.

2. Bảo trì tổng thể định kỳ

   • Các đợt bảo trì tổng thể thường được thực hiện một đến hai lần mỗi năm bởi đội ngũ kỹ thuật chuyên môn. Với ống tia X, công tác bảo trì bao gồm kiểm tra filament đối với ống hở, hiệu chuẩn bộ phát cao áp, kiểm tra target, hệ thống chân không và thay dầu cho các hệ thống làm mát bằng dầu. Detector được hiệu chuẩn flat-field, gain, offset và lập bản đồ điểm chết để đảm bảo dải động và độ đồng đều hình ảnh. Cơ cấu cơ khí như bàn xoay, trục tuyến tính và ổ bi được kiểm tra độ chính xác, độ lặp lại và khả năng chịu tải. Song song đó, các bài đo rò rỉ bức xạ và kiểm tra liên động an toàn là yêu cầu bắt buộc để duy trì tuân thủ pháp lý.

Đặc thù bảo trì theo loại hệ thống

• Các hệ thống sử dụng ống kín, tiêu biểu là nhiều dòng Nordson DAGE và các hệ thống X-ray điện tử, có ưu thế về bảo trì đơn giản, không yêu cầu hệ thống chân không và duy trì hiệu suất ổn định trong suốt vòng đời ống. Bảo trì chủ yếu tập trung vào vệ sinh bên ngoài, hiệu chuẩn detector, bảo dưỡng cơ khí và cập nhật phần mềm. Khi đến hạn, toàn bộ cụm ống được thay thế như một khối hoàn chỉnh, thường sau hai đến năm năm vận hành tùy cường độ sử dụng.

• Ngược lại, các hệ thống ống hở như nhiều dòng CT công nghiệp Nikon cho phép thay thế filament và các linh kiện tiêu hao, giúp kéo dài tuổi thọ và tối ưu chi phí theo từng lần thay thế. Tuy nhiên, các hệ thống này yêu cầu bảo trì phức tạp hơn, bao gồm bảo dưỡng chân không, thay dầu định kỳ, kiểm tra target và hệ thống cáp cao áp. Quy trình bảo trì phải tuân thủ chặt chẽ các bước dừng máy, giải áp chân không, thay filament, làm sạch target, phục hồi chân không và hiệu chuẩn lại toàn bộ hệ thống.

Các sự cố thường gặp và xử lý

• Suy giảm chất lượng hình ảnh thường biểu hiện qua độ tương phản kém, nhiễu tăng và xuất hiện artefact, nguyên nhân có thể đến từ nhiễm bẩn detector, suy giảm ống tia X, trôi hiệu chuẩn phần mềm hoặc lỗi hệ thống làm mát. Việc vệ sinh detector, hiệu chuẩn lại flat-field và kiểm tra thông số ống là các bước xử lý cơ bản.

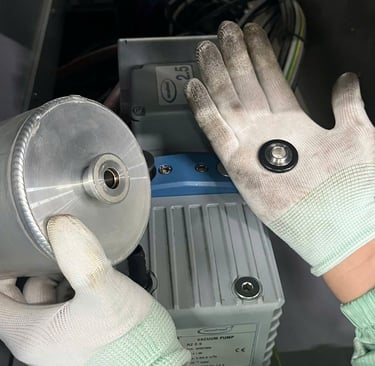

• Các vấn đề về ống tia X thường thể hiện ở việc suy giảm công suất phát, do mòn filament, suy giảm target, lỗi nguồn cao áp hoặc mất chân không ở ống hở. Với các hệ thống cơ khí, các dấu hiệu như rung lắc, sai lệch vị trí hoặc tiếng ồn bất thường ở bàn xoay cho thấy cần kiểm tra ổ bi, dây đai truyền động và bộ mã hóa vị trí. Các lỗi liên quan đến hệ thống an toàn như liên động cửa hoặc cơ cấu che tia X phải được xử lý bằng cách dừng máy ngay lập tức và chỉ cho phép vận hành trở lại sau khi đã kiểm tra và xác nhận an toàn đầy đủ.

Dịch vụ bảo trì và sửa chữa tại NudgeInspect

NudgeInspect cung cấp dịch vụ bảo trì và sửa chữa toàn diện cho hệ thống X-ray và CT công nghiệp, tập trung chuyên sâu vào các thiết bị Nordson DAGE và Nikon. Các gói bảo trì phòng ngừa được thiết kế linh hoạt, từ gói tiêu chuẩn với bảo trì tổng thể hàng năm, cập nhật phần mềm và xác nhận hiệu chuẩn, đến gói nâng cao với tần suất bảo trì bán niên, phản hồi sự cố 24 giờ và quản lý linh kiện dự phòng.

Dịch vụ sửa chữa được thực hiện ở mức linh kiện, bao gồm thay thế và căn chỉnh ống tia X, sửa chữa detector, bảo dưỡng hệ thống thao tác và khôi phục phần mềm. Với các sự cố nghiêm trọng, đội ngũ kỹ thuật của NudgeInspect có khả năng chẩn đoán từ xa, hỗ trợ tại chỗ và cung cấp phương án thiết bị thay thế tạm thời khi cần.

Ngoài ra, NudgeInspect còn cung cấp dịch vụ nâng cấp hiệu năng, hiệu chuẩn định kỳ cho hệ thống CT đo lường và các chương trình đào tạo vận hành – bảo trì nhằm giúp doanh nghiệp duy trì hiệu suất kiểm tra, tuân thủ tiêu chuẩn chất lượng và tối ưu chi phí khai thác trong dài hạn.

7. An toàn bức xạ và tuân thủ pháp lý trong hệ thống X-ray công nghiệp

Thiết bị X-ray công nghiệp phát ra bức xạ ion hóa, vì vậy an toàn luôn là yếu tố cốt lõi trong thiết kế, lắp đặt và vận hành. Việc hiểu rõ bản chất bức xạ, cơ chế tác động sinh học và các yêu cầu pháp lý giúp doanh nghiệp bảo vệ người lao động, đồng thời duy trì sự tuân thủ với cơ quan quản lý.

Cơ sở an toàn bức xạ

Tia X là dạng bức xạ điện từ có năng lượng đủ lớn để ion hóa nguyên tử bằng cách bứt electron khỏi lớp vỏ. Khả năng xuyên thấu vật liệu cho phép tạo ảnh kiểm tra không phá hủy, nhưng đồng thời cũng có nguy cơ gây tổn thương mô sinh học nếu phơi nhiễm vượt ngưỡng cho phép.

Tác động sinh học của bức xạ được chia thành hai nhóm. Nhóm tác động xác định chỉ xuất hiện khi liều chiếu vượt qua một ngưỡng nhất định và mức độ nghiêm trọng tăng theo liều, điển hình là bỏng da hoặc hội chứng nhiễm xạ. Nhóm tác động ngẫu nhiên không có ngưỡng an toàn tuyệt đối, xác suất xảy ra tăng theo liều tích lũy, trong khi mức độ nghiêm trọng không phụ thuộc vào liều, ví dụ nguy cơ ung thư hoặc biến đổi di truyền. Vì vậy, toàn bộ công tác an toàn bức xạ đều dựa trên nguyên tắc ALARA – giữ mức phơi nhiễm “thấp nhất có thể đạt được một cách hợp lý”, thông qua việc rút ngắn thời gian tiếp xúc, tăng khoảng cách tới nguồn phát và sử dụng che chắn phù hợp.

An toàn của hệ thống X-ray dạng tủ

Các hệ thống X-ray dạng tủ hiện đại được thiết kế với các biện pháp an toàn tích hợp ngay từ cấu trúc cơ khí. Thành tủ được che chắn bằng vật liệu tương đương chì dày khoảng 2–6 mm, cửa quan sát sử dụng kính chì và kết cấu kín nhằm ngăn rò rỉ bức xạ ra môi trường. Hệ thống liên động cửa được bố trí nhiều cấp dự phòng, đảm bảo tia X sẽ tự động ngắt ngay khi cửa mở và không thể phát tia trong điều kiện cửa chưa đóng kín. Các chỉ báo trạng thái và đèn cảnh báo hoạt động khi phát tia giúp người xung quanh nhận biết rõ tình trạng vận hành.

Trước khi đưa vào sử dụng và sau mỗi lần di dời hoặc sửa chữa, hệ thống phải được khảo sát rò rỉ bức xạ tại bề mặt tủ, với giới hạn thông thường là không vượt quá 0,5 mR/giờ ở khoảng cách 5 cm. Các hệ thống dạng tủ thường chỉ cần đăng ký thiết bị với cơ quan quản lý, duy trì hồ sơ đào tạo người vận hành và lưu trữ hồ sơ bảo trì theo quy định.

Khung pháp lý tại Việt Nam

Tại Việt Nam, toàn bộ hoạt động sử dụng thiết bị X-ray công nghiệp và CT Scan 3D được điều chỉnh bởi Luật Năng lượng nguyên tử năm 2008 và Thông tư 19/2012/TT-BKHCN của Bộ Khoa học và Công nghệ, quy định cụ thể các yêu cầu về kiểm soát chiếu xạ nghề nghiệp và chiếu xạ công chúng. Theo quy định này, mọi cơ sở vận hành thiết bị phát bức xạ ion hóa phải tổ chức hệ thống kiểm soát an toàn bức xạ dựa trên nguyên tắc ALARA nhằm giới hạn mức phơi nhiễm của nhân viên và cộng đồng ở mức thấp nhất có thể đạt được một cách hợp lý, đồng thời bảo đảm không vượt quá các giới hạn liều bắt buộc. Giới hạn liều hiệu dụng đối với nhân viên bức xạ trưởng thành là trung bình 20 mSv/năm tính trên chu kỳ 5 năm và không vượt quá 50 mSv trong một năm đơn lẻ, trong khi liều hiệu dụng cho công chúng không được vượt quá 1 mSv/năm.

Thông tư yêu cầu cơ sở phải phân định rõ khu vực kiểm soát và khu vực giám sát theo mức liều tiềm năng, thiết lập các biện pháp kiểm soát tiếp cận nguồn, hệ thống khóa liên động, biển cảnh báo, quy trình ra vào và che chắn bức xạ phù hợp. Việc thiết kế phòng X-ray và các cấu trúc che chắn phải áp dụng mức kiềm chế liều không vượt quá 30% giới hạn liều cho phép, có xét đến khả năng phát sinh chiếu xạ trong tương lai và các nguồn bức xạ lân cận, nhằm bảo đảm ngay từ giai đoạn thiết kế đã kiểm soát được nguy cơ phơi nhiễm tiềm ẩn.

Đối với nhân sự vận hành, Thông tư quy định rõ việc tuyển dụng, đào tạo và giám sát sức khỏe. Người lao động làm việc với bức xạ phải được đào tạo an toàn bức xạ khi tuyển dụng và đào tạo định kỳ, được trang bị liều kế cá nhân và phương tiện bảo hộ phù hợp, đồng thời phải được theo dõi liều nghề nghiệp thông qua các đơn vị đo liều được cấp phép. Việc quan trắc khu vực làm việc, kiểm soát nhiễm bẩn phóng xạ và quản lý chất thải phóng xạ là nghĩa vụ bắt buộc nhằm duy trì môi trường làm việc an toàn và hạn chế nguy cơ chiếu xạ trong và chiếu xạ tiềm ẩn.

Hệ thống hồ sơ an toàn bức xạ, bao gồm hồ sơ nguồn bức xạ, hồ sơ quan trắc môi trường, hồ sơ liều cá nhân và hồ sơ sức khỏe của nhân viên, phải được lập, cập nhật và lưu trữ theo quy định trong thời hạn dài hạn, tạo nền tảng pháp lý cho việc kiểm tra, thanh tra và truy xuất dữ liệu an toàn bức xạ. Đồng thời, các cơ sở phải thực hiện báo cáo định kỳ hằng năm về tình trạng an toàn bức xạ và kết quả kiểm soát chiếu xạ nghề nghiệp và công chúng tới cơ quan quản lý nhà nước có thẩm quyền.

Khung pháp lý này không chỉ mang tính tuân thủ mà còn đóng vai trò là chuẩn kỹ thuật cốt lõi trong thiết kế, vận hành và bảo trì hệ thống X-ray công nghiệp. Việc áp dụng đầy đủ các yêu cầu của Thông tư 19/2012/TT-BKHCN giúp doanh nghiệp kiểm soát rủi ro bức xạ, bảo vệ nhân sự và môi trường, đồng thời bảo đảm tính hợp pháp, bền vững và khả năng mở rộng lâu dài của các hệ thống X-ray và CT Scan trong sản xuất công nghiệp.

Quy trình an toàn trong vận hành và bảo trì

Trước khi vận hành, người sử dụng cần xác nhận hệ thống liên động hoạt động bình thường, cửa tủ đóng kín, đèn cảnh báo hiển thị đúng trạng thái và khu vực xung quanh không có người không phận sự. Trong quá trình vận hành, không được vô hiệu hóa các chức năng an toàn, đồng thời phải theo dõi chỉ báo hệ thống và báo cáo ngay khi có biểu hiện bất thường. Sau khi kết thúc, chỉ được mở tủ khi đã có xác nhận tia X ngừng hoàn toàn.

Trong các tình huống sự cố, việc dừng máy khẩn cấp, cô lập khu vực và liên hệ đơn vị dịch vụ chuyên môn là yêu cầu bắt buộc. Công tác bảo trì phải áp dụng quy trình khóa – treo thẻ, xả cao áp và đảm bảo hệ thống không thể phát tia trước khi thao tác, đồng thời tuân thủ đầy đủ hướng dẫn của nhà sản xuất.

Các chương trình đảm bảo chất lượng yêu cầu kiểm tra liên động hàng ngày, đánh giá chất lượng ảnh hàng tháng và kiểm tra an toàn toàn diện hằng năm, cùng với việc duy trì hồ sơ đăng ký thiết bị, chứng chỉ đào tạo, nhật ký bảo trì và báo cáo sự cố để chứng minh sự tuân thủ pháp lý và mức độ an toàn trong suốt vòng đời vận hành hệ thống.

8. Phân tích chi phí đầu tư và vận hành hệ thống X-ray & CT công nghiệp

Đánh giá đầy đủ chi phí và lợi ích của hệ thống X-ray/CT là điều kiện bắt buộc để ra quyết định đầu tư đúng và khai thác hiệu quả trong dài hạn. Bức tranh tài chính của một hệ thống không chỉ bao gồm giá mua ban đầu mà còn cả chi phí hạ tầng, vận hành, bảo trì và giá trị kinh tế mà nó tạo ra thông qua việc giảm rủi ro lỗi, tối ưu quy trình và nâng cao năng lực cạnh tranh.

Chi phí đầu tư ban đầu

Hệ thống X-ray 2D dạng thủ công có mức giá khởi điểm khoảng 50.000–150.000 USD, phù hợp với nhu cầu kiểm tra sản lượng thấp và linh kiện đơn giản. Các cấu hình trung cấp với detector bảng phẳng cỡ lớn, nguồn phát độ phân giải cao và bàn thao tác motor hóa thường nằm trong khoảng 150.000–300.000 USD, được sử dụng rộng rãi trong lắp ráp điện tử và kiểm tra tổng quát. Những hệ thống cao cấp tích hợp nano-focus, bàn đa trục, chức năng CT và phần mềm đo lường có thể đạt 300.000–500.000 USD. Trong môi trường sản xuất số lượng lớn, các hệ thống AXI tích hợp băng tải và kiểm tra tự động có giá phổ biến 300.000–800.000 USD.

Đối với CT công nghiệp, các hệ thống phòng thí nghiệm điện áp 130–160 kV có giá khoảng 250.000–500.000 USD, đáp ứng linh kiện nhỏ và nghiên cứu. Các hệ thống CT 225 kV phục vụ đúc nhôm và linh kiện ô tô trung bình nằm trong khoảng 500.000–1.000.000 USD. CT năng lượng cao 320–450 kV cho chi tiết lớn và hàng không thường ở mức 1–2 triệu USD, trong khi các hệ metrology-grade với độ chính xác truy xuất chuẩn đo có thể vượt 1,5–3 triệu USD.

Ngoài chi phí thiết bị, doanh nghiệp cần chuẩn bị hạ tầng điện, điều hòa, kiểm soát rung, che chắn bức xạ (đặc biệt với hệ di động), cùng chi phí lắp đặt, hiệu chuẩn ban đầu và đào tạo. Tổng chi phí triển khai thường chiếm khoảng 10–20% giá thiết bị. Phần mềm phân tích nâng cao, phần mềm đo lường, tiêu chuẩn hiệu chuẩn và đồ gá cũng là các khoản đầu tư bổ sung cần tính tới.

Chi phí vận hành hằng năm

Chi phí vận hành bao gồm hợp đồng bảo trì phòng ngừa, vật tư tiêu hao, điện năng, nhân sự và các chi phí pháp lý. Hợp đồng bảo trì thường chiếm 8–15% giá thiết bị mỗi năm, bao gồm kiểm tra định kỳ, hiệu chuẩn, cập nhật phần mềm và hỗ trợ kỹ thuật. Ống tia X là hạng mục tiêu hao lớn nhất, với ống kín cần thay sau vài năm và ống hở cần thay filament định kỳ, chi phí khấu hao hằng năm thường dao động vài nghìn đến vài chục nghìn USD tùy cường độ sử dụng. Điện năng và hệ làm mát tạo thêm chi phí vận hành ổn định, cao hơn đáng kể với các hệ CT công suất lớn.

Nhân sự vận hành và kỹ thuật là yếu tố quan trọng, đặc biệt với CT và ứng dụng đo lường, nơi yêu cầu trình độ chuyên môn cao. Chi phí đào tạo, chứng nhận an toàn bức xạ, đăng ký thiết bị và kiểm tra định kỳ cũng cần được tính vào tổng chi phí sở hữu.

Giá trị kinh tế và hoàn vốn đầu tư

Giá trị lớn nhất của X-ray/CT nằm ở khả năng ngăn chặn lỗi lọt ra thị trường. Chỉ một sự cố lỗi hiện trường trong các ngành ô tô, hàng không hoặc y tế có thể gây thiệt hại từ hàng chục nghìn đến hàng triệu USD. Khi tỷ lệ lỗi được phát hiện sớm giảm xuống, khoản tiết kiệm trực tiếp từ bảo hành, thu hồi và khiếu nại khách hàng có thể vượt xa chi phí vận hành hệ thống. Ngoài ra, việc thay thế thử phá hủy bằng kiểm tra không phá hủy giúp tiết kiệm chi phí linh kiện, giảm phế phẩm và nhân công sửa chữa. Dữ liệu CT còn cho phép tối ưu quy trình, cải thiện hiệu suất và rút ngắn thời gian phân tích nguyên nhân gốc rễ, tạo ra giá trị gián tiếp nhưng bền vững.

Trong nhiều trường hợp khai thác hiệu quả, thời gian hoàn vốn thường nằm trong khoảng 2–4 năm, trong khi vòng đời thiết bị có thể đạt 10–15 năm, dẫn đến giá trị hiện tại ròng (NPV) dương và lợi ích tích lũy đáng kể.

Tối ưu chi phí và chiến lược khai thác

Hiệu quả tài chính phụ thuộc mạnh vào mức độ sử dụng. Vận hành nhiều ca, phục vụ nhiều dòng sản phẩm hoặc cung cấp dịch vụ kiểm tra cho bên thứ ba giúp tăng nhanh tỷ lệ hoàn vốn. Doanh nghiệp cũng có thể cân nhắc thuê thiết bị để giảm áp lực vốn ban đầu hoặc đáp ứng nhu cầu ngắn hạn. Với các đơn vị có đội ngũ kỹ thuật mạnh và nhiều hệ thống tương tự, việc tự thực hiện bảo trì định kỳ có thể giúp giảm chi phí dịch vụ. Ngoài ra, thuê thiết bị theo dự án hoặc giai đoạn cao điểm sản xuất là giải pháp linh hoạt để duy trì năng lực kiểm tra mà không phát sinh đầu tư dài hạn.

Phân tích chi phí – lợi ích đầy đủ cho thấy X-ray và CT không chỉ là công cụ kiểm tra mà là một khoản đầu tư chiến lược, giúp giảm rủi ro chất lượng, tối ưu vận hành và nâng cao năng lực cạnh tranh của doanh nghiệp trong các ngành công nghiệp đòi hỏi độ tin cậy cao.

9. Lựa chọn đơn vị cung cấp dịch vụ X-ray CT trong công nghiệp

Việc lựa chọn đúng nhà cung cấp dịch vụ kiểm tra không phá hủy bằng X-ray và CT-scan có ảnh hưởng trực tiếp đến độ tin cậy của kết quả kiểm tra, độ chính xác trong phát hiện khuyết tật cũng như hiệu quả chi phí tổng thể của doanh nghiệp. Một đơn vị đủ năng lực không chỉ cung cấp hình ảnh, mà còn phải có khả năng phân tích, giải thích dữ liệu và hỗ trợ kỹ thuật trong các tình huống sản xuất thực tế.

Năng lực kỹ thuật của nhà cung cấp trước hết thể hiện ở danh mục thiết bị mà họ vận hành. Các hệ thống X-ray và CT phải bao phủ được dải năng lượng đủ rộng để kiểm tra nhiều loại vật liệu từ nhựa, composite đến kim loại dày và hợp kim mật độ cao. Khả năng chụp ảnh 2D và tái tạo 3D, độ phân giải đạt chuẩn metrology, kích thước mẫu tối đa có thể xử lý cũng như sự hiện diện của các hệ thống chuyên biệt như nano-CT hoặc CT năng lượng cao quyết định trực tiếp đến phạm vi ứng dụng mà nhà cung cấp có thể đáp ứng. Song song với đó, tuổi đời và tình trạng bảo trì thiết bị phản ánh mức độ ổn định và độ lặp lại của kết quả đo.

Yếu tố con người giữ vai trò không kém phần quan trọng. Đội ngũ vận hành cần có chứng chỉ chuyên môn theo các chuẩn quốc tế như ASNT hoặc ISO 9712, cùng với kinh nghiệm thực tế trong những ngành mà khách hàng đang hoạt động. Một nhà cung cấp có năng lực sẽ sở hữu đội ngũ kỹ sư ứng dụng có khả năng lựa chọn tham số chụp tối ưu, xử lý các trường hợp mẫu phức tạp, thực hiện đo kích thước 3D, so sánh với dữ liệu CAD và hỗ trợ phân tích nguyên nhân lỗi khi cần thiết.

Kinh nghiệm ngành là yếu tố giúp chuyển hóa dữ liệu hình ảnh thành giá trị thực tế. Một đơn vị đã phục vụ lâu năm trong lĩnh vực điện tử, ô tô, y sinh hoặc hàng không sẽ có hiểu biết sâu về tiêu chuẩn ngành, dạng khuyết tật thường gặp và yêu cầu tuân thủ pháp lý. Những kinh nghiệm này giúp rút ngắn thời gian thiết lập quy trình, tăng độ chính xác khi đánh giá lỗi và giảm rủi ro diễn giải sai dữ liệu.

Khả năng cung cấp dịch vụ không chỉ dừng ở chụp ảnh mà còn bao gồm phân tích và báo cáo. Một báo cáo đạt chuẩn phải thể hiện rõ phương pháp đo, độ không đảm bảo đo, dữ liệu truy xuất nguồn gốc và định dạng phù hợp để tích hợp vào hệ thống chất lượng của khách hàng. Các dịch vụ nâng cao như phân tích hỏng hóc, kiểm tra bài đầu tiên, so sánh CAD hay kỹ thuật phát hiện lỗi tự động cho phép doanh nghiệp sử dụng dữ liệu X-ray và CT như một công cụ kiểm soát chất lượng toàn diện thay vì chỉ là bước kiểm tra cuối.

Thời gian đáp ứng và năng lực xử lý khối lượng mẫu ảnh hưởng trực tiếp đến tiến độ sản xuất. Một nhà cung cấp chuyên nghiệp cần có quy trình chuẩn cho thời gian trả kết quả thông thường, đồng thời duy trì năng lực dự phòng cho các trường hợp cần xử lý gấp hoặc hỗ trợ sản xuất liên tục theo lô lớn.

Hệ thống quản lý chất lượng là nền tảng đảm bảo độ tin cậy của dữ liệu. Các chứng nhận như ISO 9001, ISO 17025, ISO 13485 hoặc NADCAP cho thấy nhà cung cấp đã xây dựng quy trình hiệu chuẩn, kiểm soát sai số, bảo trì thiết bị và quản lý năng lực nhân sự một cách bài bản. Đi kèm với đó là chính sách bảo mật dữ liệu, quy trình truyền nhận dữ liệu an toàn và cơ chế bảo vệ tài sản trí tuệ của khách hàng.

Vị trí địa lý và năng lực logistics cũng cần được xem xét. Khoảng cách gần giúp giảm chi phí vận chuyển, rút ngắn thời gian phản hồi và tạo điều kiện cho các buổi trao đổi kỹ thuật trực tiếp. Một số nhà cung cấp còn có khả năng triển khai hệ thống X-ray di động để kiểm tra tại chỗ đối với các chi tiết lớn hoặc không thể tháo rời.

Trong đánh giá chi phí, doanh nghiệp cần nhìn vào tổng giá trị thay vì chỉ giá trên mỗi lần chụp. Một dịch vụ có giá cao hơn nhưng ổn định, ít phải chụp lại, báo cáo rõ ràng và hỗ trợ kỹ thuật tốt thường mang lại chi phí vòng đời thấp hơn. Cần đặc biệt lưu ý các chi phí ẩn như phí xử lý gấp, phí trích xuất dữ liệu, hoặc các điều khoản hủy dịch vụ.

Tại Việt Nam, NudgeInspect là một trong những đơn vị cung cấp dịch vụ X-ray và CT-scan công nghiệp theo định hướng metrology và phân tích lỗi chuyên sâu. Trung tâm vận hành các hệ thống X-ray DAGE cho kiểm tra linh kiện điện tử và hệ thống Nikon XTH cho CT công nghiệp độ phân giải cao, phục vụ các lĩnh vực điện tử, ô tô, thiết bị y tế, hàng không và đúc công nghiệp. Đội ngũ kỹ thuật được đào tạo bởi nhà sản xuất, có kinh nghiệm thực tế trong phân tích khuyết tật, đo kích thước 3D và so sánh CAD. Hệ thống quản lý chất lượng theo ISO 9001, quy trình hiệu chuẩn định kỳ và chính sách bảo mật dữ liệu giúp đảm bảo độ tin cậy và tính toàn vẹn của kết quả kiểm tra.

Với vị trí tại Quận 7, TP.HCM – trung tâm sản xuất lớn của miền Nam – NudgeInspect có lợi thế về thời gian đáp ứng nhanh, hỗ trợ tại chỗ và khả năng triển khai các gói dịch vụ dài hạn cho doanh nghiệp sản xuất liên tục.

10. Xu hướng tương lai của kiểm tra X-ray và CT công nghiệp

Lĩnh vực kiểm tra không phá hủy bằng X-ray và CT-scan đang bước vào giai đoạn phát triển nhanh chưa từng có, được thúc đẩy bởi trí tuệ nhân tạo, phần cứng thế hệ mới và quá trình số hóa sâu rộng trong sản xuất. Trong tương lai gần, X-ray và CT không chỉ còn là công cụ phát hiện khuyết tật mà sẽ trở thành một thành phần cốt lõi của hệ sinh thái sản xuất thông minh.

Một trong những thay đổi mang tính nền tảng là sự tích hợp của trí tuệ nhân tạo vào toàn bộ chuỗi thu nhận và xử lý dữ liệu CT. Các mô hình học sâu được huấn luyện từ hàng triệu tập dữ liệu cho phép tái tạo ảnh với độ nhiễu thấp hơn, độ tương phản cao hơn trong khi vẫn rút ngắn đáng kể thời gian chụp. Nhờ đó, các khuyết tật có độ tương phản thấp hoặc kích thước rất nhỏ có thể được phát hiện ổn định hơn so với phương pháp tái tạo truyền thống. Cùng với tái tạo ảnh, các thuật toán học máy ngày càng được sử dụng để tự động nhận dạng, phân loại khuyết tật và thực hiện đo kích thước hình học 3D, mở đường cho các quyết định chấp nhận hoặc loại bỏ linh kiện được đưa ra ngay trong quá trình quét. Dữ liệu kiểm tra cũng trở thành nguồn đầu vào cho các mô hình phân tích dự đoán, giúp phát hiện xu hướng sai lệch quy trình, mối liên hệ giữa hao mòn dụng cụ và dạng lỗi, cũng như lập kế hoạch bảo trì dựa trên dữ liệu thay vì cảm tính.

Song song với phần mềm, phần cứng X-ray và CT cũng đang có bước tiến lớn. Các thế hệ đầu dò đếm photon cho phép ghi nhận từng photon tia X riêng lẻ cùng với thông tin năng lượng của chúng, nhờ đó nâng cao đáng kể khả năng phân biệt vật liệu và cải thiện độ tương phản đối với các khuyết tật rất nhỏ, đồng thời giảm liều chiếu cần thiết. Các cảm biến tốc độ cao mở ra khả năng tái tạo CT theo thời gian thực và kiểm tra động các cụm chi tiết đang chuyển động, tạo tiền đề cho hình ảnh 4D trong công nghiệp. Ở phía nguồn phát, công nghệ phát xạ electron bằng ống nano carbon cho phép bật tắt cực nhanh, cấu hình đa nguồn và thiết kế gọn nhẹ hơn so với ống phát truyền thống, đặc biệt phù hợp cho các hệ CT đa góc và các hệ thống di động độ phân giải cao. Các bộ gia tốc tuyến tính thu nhỏ cũng giúp đưa năng lượng tia X rất cao vào các hệ thống có kích thước nhỏ gọn hơn, phục vụ kiểm tra các chi tiết kim loại dày và mật độ lớn.

Xu hướng tích hợp trực tuyến trong dây chuyền sản xuất đang dần trở thành tiêu chuẩn mới. Các hệ thống CT inline cho phép nạp và dỡ mẫu tự động, đồng bộ với nhịp độ sản xuất và thực hiện kiểm tra 100% cho các chi tiết quan trọng. Nhờ đó, khuyết tật được phát hiện ngay khi vừa phát sinh, giảm tồn kho bán thành phẩm và rút ngắn đáng kể thời gian phân tích nguyên nhân gốc rễ. Robot đa trục và robot cộng tác ngày càng được sử dụng để định vị mẫu chính xác, cho phép hệ thống kiểm tra thích ứng linh hoạt với nhiều loại sản phẩm khác nhau. Dữ liệu CT đồng thời được tích hợp vào mô hình “digital twin” của nhà máy, phục vụ so sánh trạng thái “as-built” với “as-designed”, mô phỏng hiệu năng và theo dõi vòng đời sản phẩm.

Phạm vi ứng dụng của CT công nghiệp cũng đang mở rộng mạnh mẽ. Trong sản xuất bồi đắp (additive manufacturing), CT trở thành công cụ không thể thiếu để lập bản đồ độ rỗ theo từng lớp, kiểm tra kênh rỗng bên trong, đánh giá cấu trúc nâng đỡ và xác nhận độ chính xác hình học. Trong ngành pin và xe điện, CT được sử dụng để kiểm tra cấu trúc bên trong cell, mối hàn tab, sự thẳng hàng của điện cực, mức điện phân và các vật lạ, cũng như phân tích suy giảm sau chu kỳ sử dụng. Ngành bán dẫn với các công nghệ đóng gói tiên tiến như 2.5D, 3D IC, TSV, fan-out wafer-level packaging hay hybrid bonding ngày càng phụ thuộc vào CT để đánh giá kết nối và cấu trúc vi mô. Với vật liệu composite, CT cho phép phân tích hướng sợi, hàm lượng lỗ rỗ, chiều dày từng lớp ply và đánh giá hư hại do va đập hoặc chất lượng đường keo.

Sự cải tiến về phần mềm cũng làm thay đổi cách con người tương tác với dữ liệu CT. Giao diện thân thiện hơn, quy trình hướng dẫn sẵn và báo cáo tự động giúp giảm đáng kể phụ thuộc vào kỹ năng cá nhân. Điện toán đám mây cho phép truy cập dữ liệu từ xa, phân tích cộng tác và lưu trữ mở rộng linh hoạt, trong khi công nghệ thực tế ảo và tăng cường mang lại khả năng trực quan hóa 3D sống động và hỗ trợ chuyên gia từ xa trong các ca phân tích phức tạp.

Về mặt kinh tế, sự phổ cập của công nghệ giúp giảm rào cản tiếp cận. Các hệ CT phân khúc thấp, phần mềm tái tạo mã nguồn mở và các cấu phần tiêu chuẩn hóa khiến chi phí đầu tư ban đầu giảm đáng kể. Đồng thời, các hệ thống ngày càng được tự động hóa cao, cho phép vận hành bán “push-button” cho các tác vụ lặp lại, từ đó mở rộng đối tượng người dùng trong nhà máy.

Khía cạnh bền vững cũng được chú trọng khi các hệ thống thế hệ mới tiêu thụ ít năng lượng hơn, sử dụng nguồn phát và hệ làm mát hiệu quả hơn, đồng thời giảm lãng phí nhờ phát hiện sớm lỗi và kéo dài vòng đời linh kiện. Quy trình số hóa hoàn toàn giúp giảm nhu cầu in ấn, lưu trữ vật lý và di chuyển nhân sự, góp phần giảm phát thải gián tiếp.

Song hành với tiến bộ công nghệ là sự hoàn thiện của tiêu chuẩn và khung pháp lý. Các bộ tiêu chuẩn về CT metrology, kiểm tra sản xuất bồi đắp và yêu cầu truy xuất nguồn gốc đo lường ngày càng được hài hòa hóa ở cấp quốc tế, tạo nền tảng cho việc công nhận dữ liệu CT trong các lĩnh vực yêu cầu cao như y sinh, hàng không và ô tô.

Trong bối cảnh đó, các doanh nghiệp cần tiếp cận CT công nghiệp như một hạ tầng chiến lược dài hạn. Việc xây dựng lộ trình công nghệ, lựa chọn hệ thống có khả năng nâng cấp, đầu tư đào tạo nhân sự và phát triển hạ tầng dữ liệu đủ mạnh sẽ quyết định khả năng tận dụng trọn vẹn giá trị của X-ray và CT trong kỷ nguyên sản xuất thông minh.

Bài viết đã trình bày toàn diện hệ sinh thái kiểm tra không phá hủy bằng X-ray và CT-scan công nghiệp, từ nguyên lý vật lý nền tảng, cấu hình hệ thống, phạm vi ứng dụng đến các xu hướng công nghệ trong tương lai. Kiểm tra X-ray 2D và CT 3D hiện là những phương pháp hiếm hoi cho phép quan sát trực tiếp cấu trúc bên trong linh kiện mà không cần phá hủy mẫu, mang lại lợi thế vượt trội trong phát hiện khuyết tật, đánh giá chất lượng chế tạo và kiểm soát rủi ro lỗi tiềm ẩn. Tùy theo yêu cầu về độ phân giải, kích thước chi tiết và ngân sách đầu tư, mỗi loại hệ thống X-ray và CT có cấu hình và mức chi phí khác nhau, phù hợp cho từng nhóm ứng dụng từ kiểm tra điện tử đến phân tích chi tiết đúc và composite.

X-ray và CT đã trở thành hạ tầng kiểm tra bắt buộc trong nhiều ngành công nghiệp trọng điểm như điện tử, ô tô, hàng không – vũ trụ, thiết bị y tế và vật liệu mới. Sự phát triển của sản xuất bồi đắp và ngành xe điện tiếp tục mở rộng mạnh mẽ nhu cầu sử dụng CT công nghiệp, đặc biệt trong các bài toán đánh giá cấu trúc bên trong phức tạp và kiểm soát độ tin cậy lâu dài. Do đó, yêu cầu kiểm tra ngày càng đa dạng theo từng loại linh kiện và quy trình công nghệ, đòi hỏi doanh nghiệp phải lựa chọn giải pháp phù hợp thay vì áp dụng một cấu hình chung cho mọi bài toán.

Về đầu tư, chi phí ban đầu cho hệ thống X-ray và CT công nghiệp hiện trải rộng từ các hệ kiểm tra 2D cơ bản đến các hệ CT metrology cao cấp với tổng giá trị có thể vượt mức hàng triệu USD. Tuy nhiên, tổng chi phí sở hữu không chỉ nằm ở giá mua thiết bị mà còn bao gồm bảo trì định kỳ, vật tư tiêu hao và nguồn nhân lực vận hành. Khi đặt trong bối cảnh chi phí lỗi chất lượng, rủi ro thu hồi sản phẩm và lợi thế cạnh tranh về độ tin cậy, X-ray và CT thường mang lại hiệu quả đầu tư rõ rệt và có khả năng hoàn vốn trong thời gian ngắn đối với các dây chuyền sản xuất có yêu cầu chất lượng cao.

Chất lượng kết quả kiểm tra phụ thuộc lớn vào năng lực của đơn vị cung cấp dịch vụ. Năng lực thiết bị, kinh nghiệm kỹ thuật, hệ thống quản lý chất lượng, khả năng đáp ứng tiến độ và tính linh hoạt trong dịch vụ là những yếu tố then chốt quyết định hiệu quả vận hành. Việc xây dựng mối quan hệ hợp tác dài hạn với nhà cung cấp dịch vụ kiểm tra X-ray và CT giúp doanh nghiệp duy trì ổn định chất lượng, tối ưu chi phí và nâng cao khả năng phản ứng nhanh trước các vấn đề phát sinh trong sản xuất.

Trong tương lai gần, trí tuệ nhân tạo và tự động hóa sẽ tiếp tục tái định hình cách thức triển khai kiểm tra X-ray và CT trong nhà máy. Các ứng dụng mới vẫn đang mở rộng cùng với sự phát triển của công nghệ chế tạo, đòi hỏi doanh nghiệp phải chủ động xây dựng lộ trình công nghệ, đào tạo đội ngũ kỹ thuật và đầu tư hạ tầng dữ liệu để sẵn sàng cho các thế hệ hệ thống tiếp theo.
