Trong sản xuất hiện đại đòi hỏi độ chính xác cao, kiểm tra không phá hủy (NDT) là yếu tố then chốt để đảm bảo chất lượng mà không làm hỏng sản phẩm. Hai công nghệ hình ảnh phổ biến là X-ray công nghiệp 2D và CT Scan (Chụp cắt lớp vi tính) công nghiệp. Mặc dù cả hai đều sử dụng tia X để giúp nhìn xuyên qua vật thể, nhưng cách chúng thu thập dữ liệu, độ phân giải và ứng dụng lại khác biệt đáng kể. Hướng dẫn này sẽ so sánh trực tiếp hai công nghệ, dành cho các kỹ sư chất lượng, đội ngũ sản xuất và các bên liên quan kỹ thuật khác.

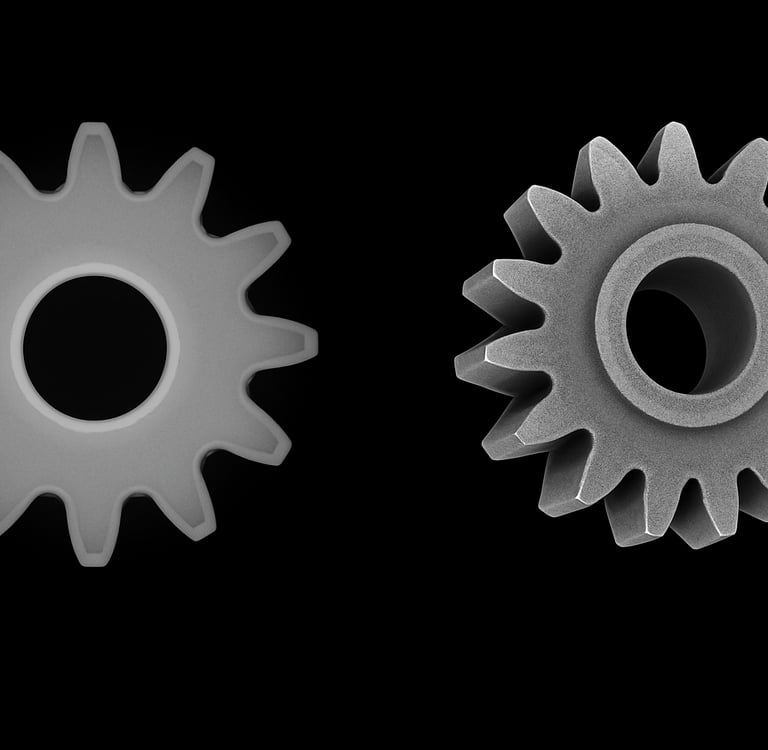

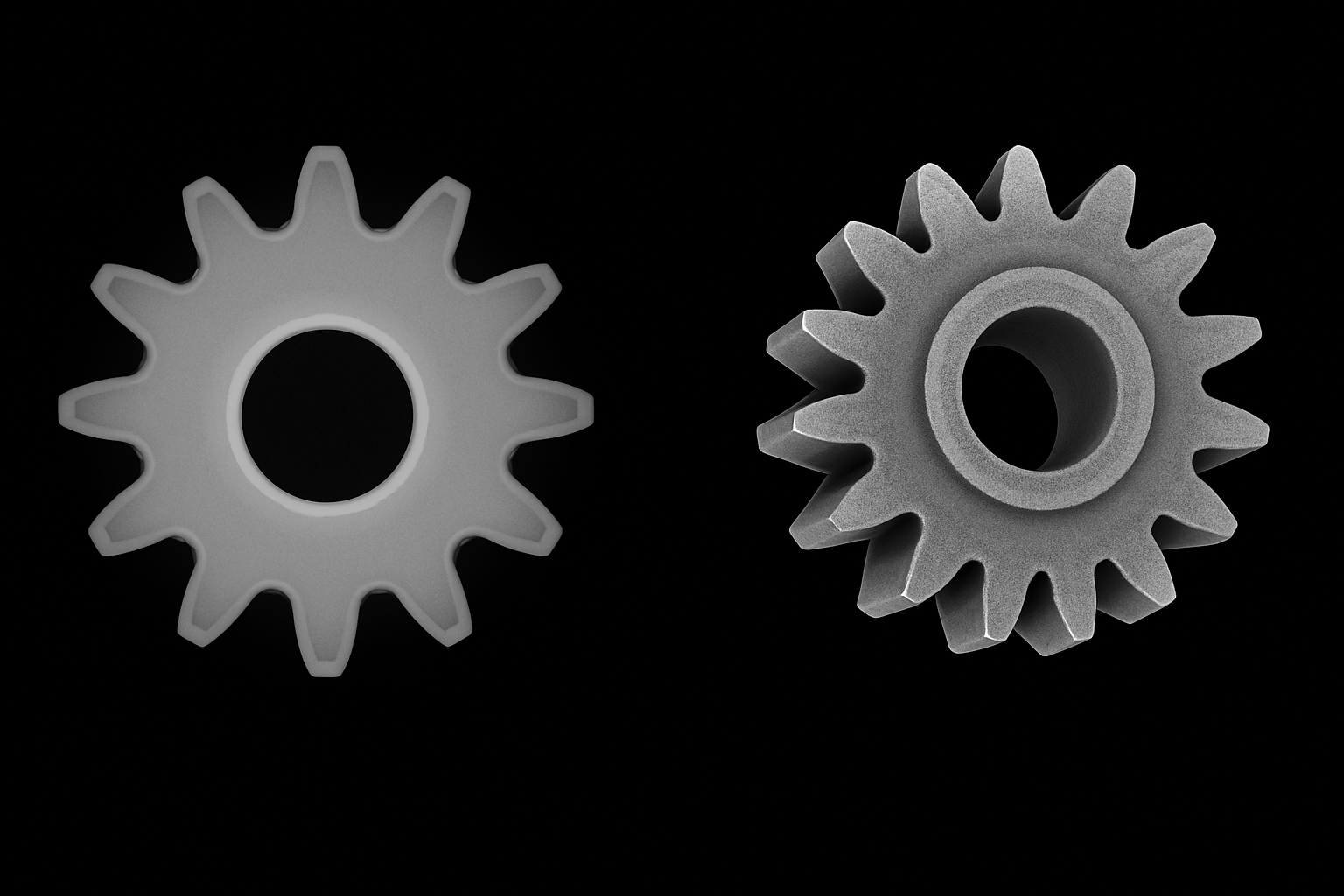

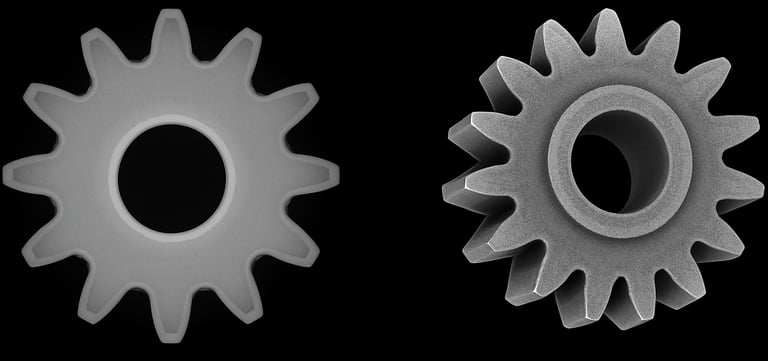

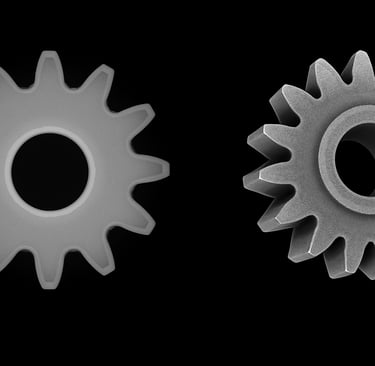

Nguyên Lý Hoạt Động : Hình Chiếu 2D vs Tái Tạo 3D

Sự khác biệt cơ bản nằm ở cách tạo ra hình ảnh.

• X-ray Công nghiệp 2D: Chụp các hình ảnh chiếu phẳng, đơn lẻ, tương tự như chụp bóng (shadowgraph). Phương pháp này nhanh chóng, hữu ích cho các bộ phận đơn giản, nhưng có nhược điểm lớn là các cấu trúc bên trong có thể bị che khuất do xếp chồng lên nhau.

• CT Scan Công nghiệp: Quá trình này bao gồm việc xoay vật thể và chụp nhiều hình ảnh X-ray từ các góc độ khác nhau. Những hình ảnh này sau đó được tái tạo thành một mô hình kỹ thuật số 3D gồm các voxel (điểm ảnh khối), cho phép kiểm tra chi tiết bên trong, phân tích kích thước và phát hiện khuyết tật với độ chính xác cao.

Tương tự như:

• X-ray = Một bức ảnh chụp.

• CT = Một "bản sao kỹ thuật số 3D" được tạo ra từ dữ liệu cắt lớp.

So Sánh Kỹ Thuật Chi Tiết

• X-ray 2D lý tưởng cho việc kiểm tra tốc độ cao các bộ phận mà việc phát hiện lỗi bên trong là quan trọng nhất.a

• CT Scan cho phép kiểm tra bên trong đến mức micron và đo lường chính xác, đặc biệt hữu ích cho các hình học phức tạp, vật đúc và các bộ phận sản xuất bồi đắp (in 3D)

Khi Nào Nên Dùng X-ray 2D? Khi Nào Nên Dùng CT Scan?

Việc lựa chọn phụ thuộc vào độ phức tạp của bộ phận, mục tiêu kiểm tra, và các ràng buộc vận hành như ngân sách và yêu cầu về năng suất.

Sử dụng X-ray 2D nếu:

• Bạn cần kiểm tra Đạt/Không Đạt (pass/fail) nhanh chóng với thiết lập và đào tạo tối thiểu.

• Vị trí chính xác của các lỗi bên trong không quá quan trọng.

• Lỗi và bộ phận không yêu cầu đo lường thể tích (volumetric).

• Bạn muốn giải pháp chi phí thấp, phù hợp với quy trình kiểm tra năng suất cao.

• Quy trình kiểm tra chỉ cần xử lý dữ liệu tối thiểu, kiểm tra bằng mắt là đủ.

• Ví dụ thực tế: Nhanh chóng phát hiện các lỗi bề mặt trong mối hàn hoặc bo mạch.

Sử dụng CT Scan Công nghiệp nếu:

• Bạn cần xác định vị trí chính xác của hình học và khuyết tật bên trong.

• Mục tiêu của bạn là đo lường kích thước chính xác, phát hiện chi tiết các lỗi bên trong như rỗ khí (porosity) hoặc vết nứt (cracks), hoặc thiết kế ngược (reverse engineering) chi tiết.

• Bạn yêu cầu tích hợp với phần mềm CAD, phân tích phần tử hữu hạn (FEA), hoặc để mô phỏng nâng cao và bảo trì dự đoán.

• Bạn có thể đầu tư ban đầu cao hơn cho thiết bị và đào tạo để đổi lấy cái nhìn sâu sắc, khả năng phát hiện lỗi vượt trội và giảm thiểu thử nghiệm phá hủy.

• Bạn muốn tận dụng các định dạng dữ liệu đầu ra phức tạp (RAW, DICOM, STL) để phát hiện lỗi tự động bằng AI và phân tích định lượng.

• Ví dụ thực tế: Phát hiện rỗ khí trong nhôm đúc hoặc xác minh kích thước chính xác của các bộ phận ép phun với chi tiết mà chỉ CT mới có thể cung cấp.

Kết Luận

Cả X-ray 2D và CT Scan công nghiệp đều có vai trò riêng trong NDT.

• X-ray 2D phù hợp khi tốc độ và ngân sách là ưu tiên, cung cấp khả năng phát hiện nhanh các đặc điểm ẩn.

• CT Scan công nghiệp thực sự vượt trội khi mục tiêu là kiểm tra sâu bên trong, độ chính xác kích thước tuyệt đối, và tạo ra các bản sao kỹ thuật số 3D hoàn chỉnh cho các quy trình kỹ thuật.

Việc lựa chọn chiến lược công nghệ hình ảnh phù hợp, dựa trên đánh giá nghiêm ngặt các mục tiêu kiểm tra, có thể thúc đẩy cải tiến kiểm soát chất lượng, chi phí và thời gian đưa sản phẩm mới ra thị trường.
