Digital Volume Correlation (DVC) Là Gì?

Xuất File CAD Chuẩn STEP

Tạo CAD Từ Dữ Liệu CT Một Cách Tự Động

DVC – Phân Tích Biến Dạng Và Phát Hiện Hư Hỏng

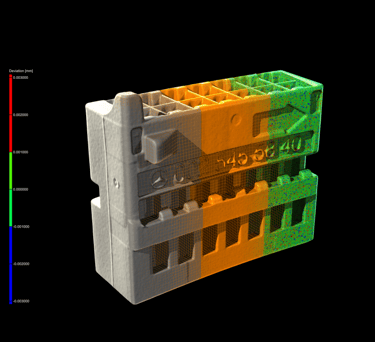

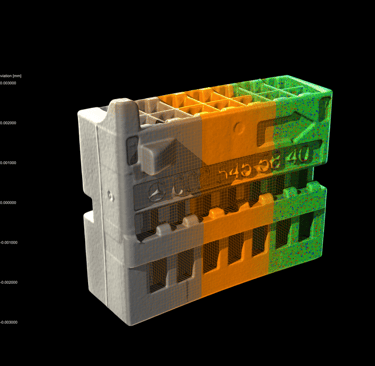

Tích Hợp Reverse Engineering Ngay Trong Một Phần Mềm

Trong nhiều trường hợp, các chi tiết cũ hoặc nguyên mẫu không có sẵn mô hình 3D CAD. Reverse Engineering Module trong VGSTUDIO MAX 3.4 giải quyết vấn đề này:

• Tự động tạo bề mặt (auto-surface) từ dữ liệu CT hoặc từ mô hình voxel/point cloud.

• Giảm nhu cầu sử dụng phần mềm CAD riêng hoặc chuyên gia thiết kế ngược.

• Cho phép lưu trữ và số hóa các chi tiết cũ thành digital twin để phục vụ sản xuất hoặc bảo trì.

Cải Tiến Khác Trong Phiên Bản 3.4

VGSTUDIO MAX 3.4 còn bổ sung:

• VGEasyPore – phát hiện lỗ rỗng chính xác đến mức dưới voxel, phân biệt rỗ khí và co ngót.

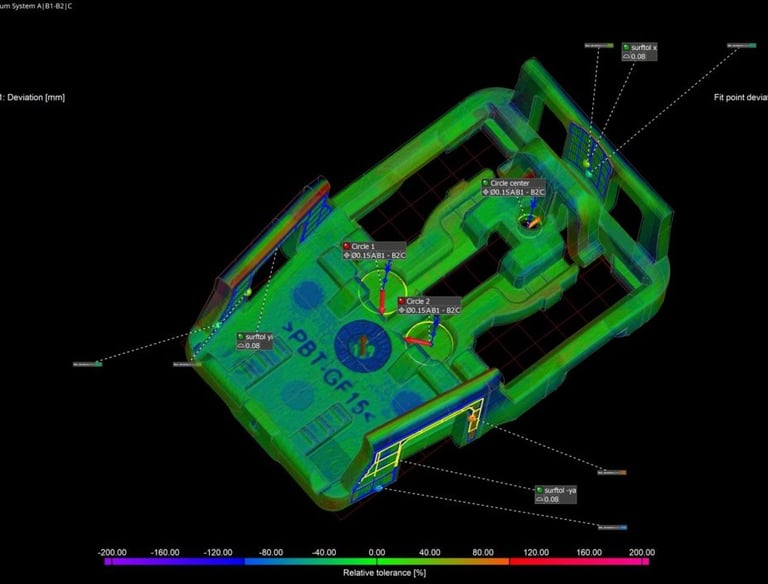

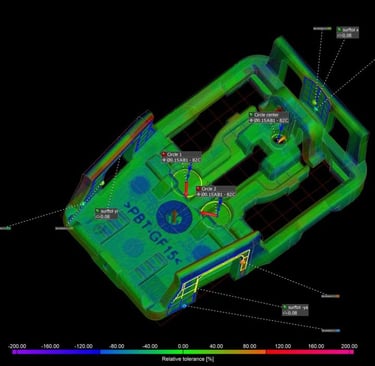

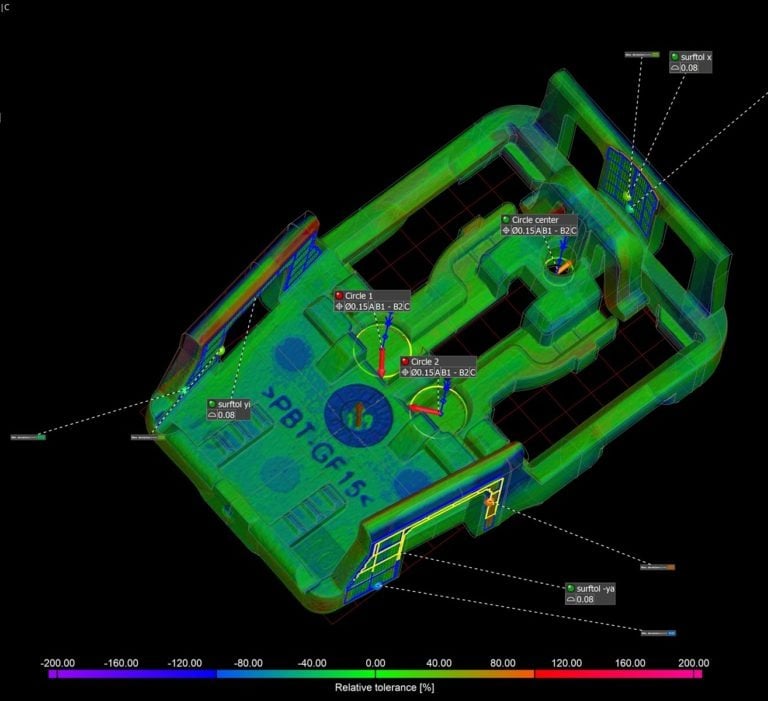

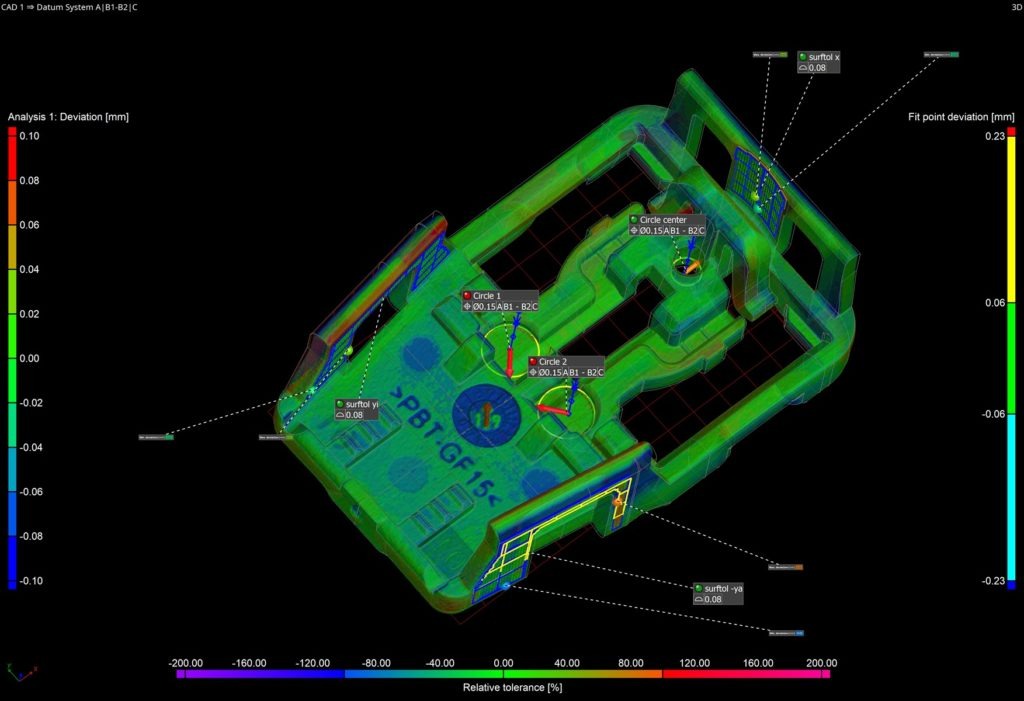

• Phân tích dung sai hình học với hình ảnh trực quan, dễ xác định vị trí sai lệch lớn nhất.

• Xuất tensor ứng suất (.csv) phục vụ phân tích mỏi.

• Giao diện Tool Dock mới trực quan, giảm thao tác chuột.

• Hỗ trợ màn hình 4K với giao diện sắc nét, dễ đọc.

Lợi Ích Cho Kỹ Sư Và Nhà Sản Xuất

• Tích hợp toàn bộ quy trình – từ quét CT đến mô hình CAD và phân tích biến dạng.

• Tiết kiệm thời gian thiết kế ngược và chuẩn bị dữ liệu sản xuất.

• Cải thiện độ tin cậy sản phẩm nhờ phân tích hư hỏng chính xác.

• Hỗ trợ tối ưu thiết kế bằng cách so sánh dữ liệu thực nghiệm với mô phỏng.a

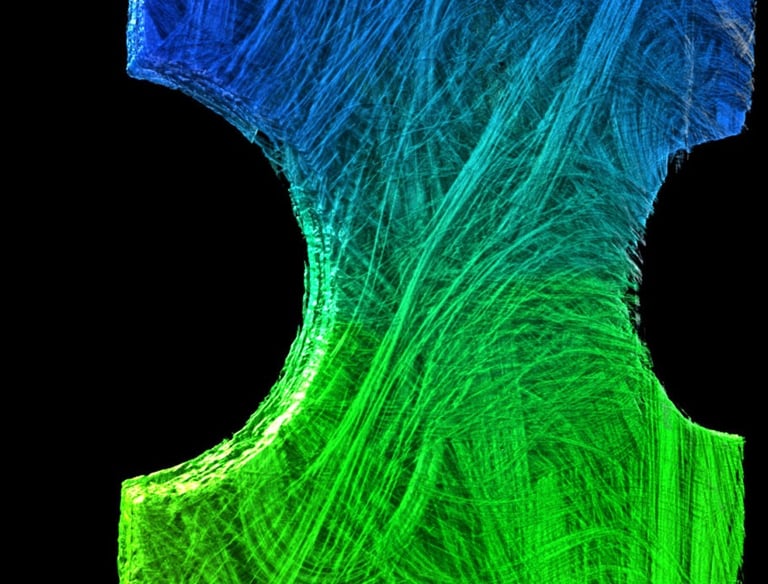

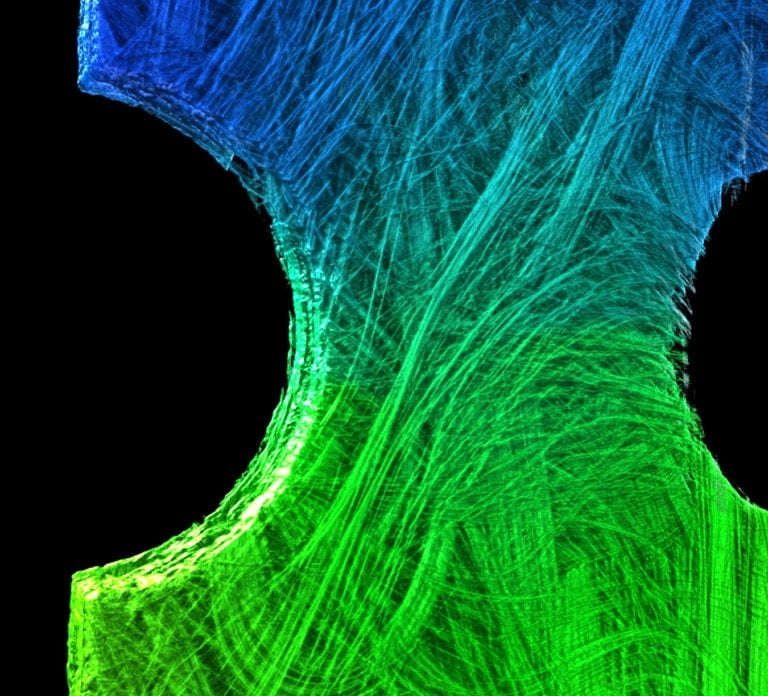

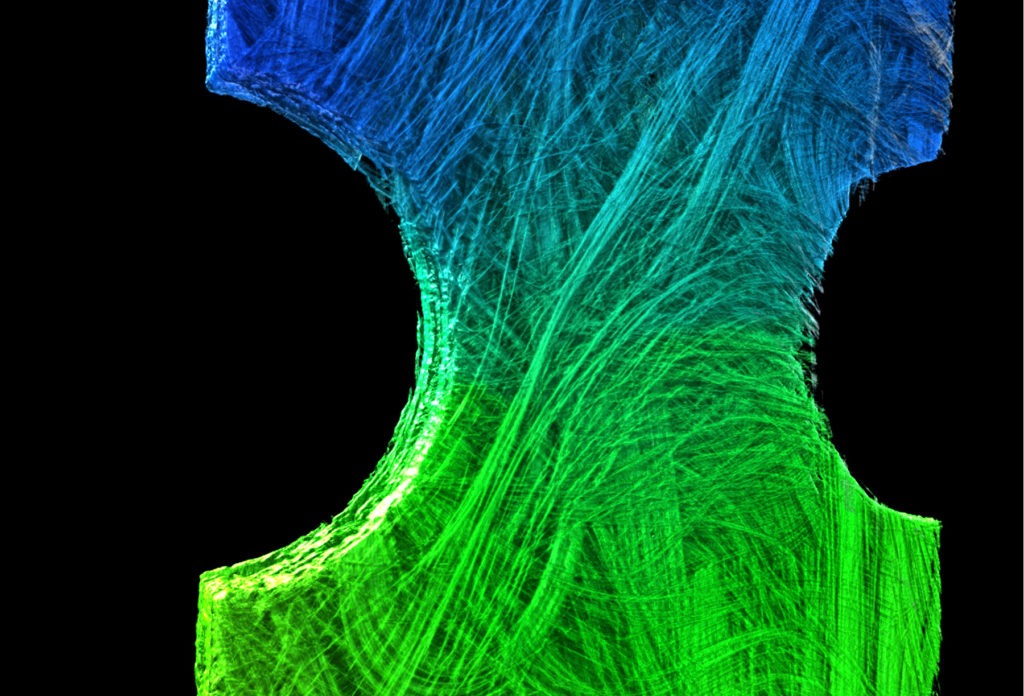

DVC là phương pháp so sánh dữ liệu CT trước và sau khi mẫu chịu tải hoặc sau thời gian sử dụng để:

• Đo chuyển vị và biến dạng cục bộ (strain, displacement).

• Phát hiện vết nứt, hư hỏng nhỏ mà mắt thường không thấy.

• Định lượng mức độ hư hỏng qua bản đồ màu, vector field hoặc đường đẳng biến dạng.

Ứng Dụng Thực Tế

• Vật liệu tổ ong, composite, hoặc mẫu in 3D – phân tích ứng xử cơ học trong điều kiện làm việc.

• Bảo trì vật liệu composite (ví dụ cánh quạt trực thăng) – so sánh quét mới với dữ liệu ban đầu để phát hiện hư hỏng theo thời gian.

• Xác thực mô phỏng FEA – ánh xạ dữ liệu strain thực nghiệm lên lưới mô phỏng để kiểm chứng độ chính xác.

Mô hình CAD được tái tạo có thể:

• Xuất dưới dạng STEP file để sử dụng trong bất kỳ hệ thống CAD nào.

• Đồng bộ với CAM – hỗ trợ gia công trực tiếp trên dữ liệu CAD thay vì dữ liệu mesh.

• Dễ dàng cập nhật khi có sự khác biệt giữa mẫu thực tế và bản thiết kế gốc.
