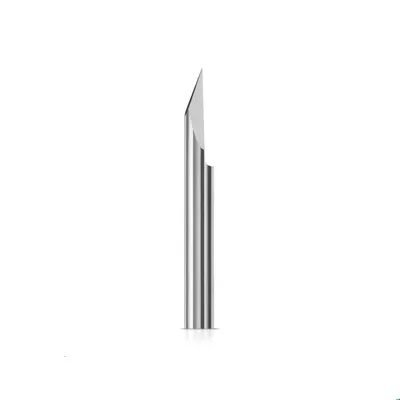

Nordson Dage Shear Tool BS5KG (Diameter 187mils)
Bondtester Nordson DAGE
Nordson DAGE Shear Tool BS5KG (Diameter 187mils) là dòng đầu cắt chính hãng được chế tạo đặc biệt cho các bài test tải trọng thấp và trung bình (tối đa 5KG). Với đường kính thân tiêu chuẩn 0.187 inch, dòng sản phẩm này tương thích hoàn hảo với các Load Cartridge BS5KG trên hệ thống máy kiểm tra lực (Bondtester) của Nordson DAGE.
Bảng Thông Số & Các Mã Sản Phẩm Cùng Dòng
Dòng BS5KG (187mils) cung cấp dải kích thước bề rộng mặt cắt (FW) rất đa dạng. Khách hàng cần đo đạc đường kính của bi hàn (Bump) hoặc linh kiện để chọn mã Part Number có FW lớn hơn đường kính mẫu vật một cách phù hợp nhất.
DAGE-SHEAR-187-030: SHEAR TOOL, 0.187" DIA, 0.030" FW
DAGE-SHEAR-187-050: SHEAR TOOL, 0.187" DIA, 0.050" FW
DAGE-SHEAR-187-100: SHEAR TOOL, 0.187" DIA, 0.100" FW
DAGE-SHEAR-187-150: SHEAR TOOL, 0.187" DIA, 0.150" FW
DAGE-SHEAR-187-014: SHEAR TOOL, 0.187" DIA, 0.014" FW
DAGE-SHEAR-187-016: SHEAR TOOL, 0.187" DIA, 0.016" FW
DAGE-SHEAR-187-020: SHEAR TOOL, 0.187" DIA, 0.020" FW
DAGE-SHEAR-187-025: SHEAR TOOL, 0.187" DIA, 0.025" FW
DAGE-SHEAR-187-030: SHEAR TOOL, 0.187" DIA, 0.030" FW

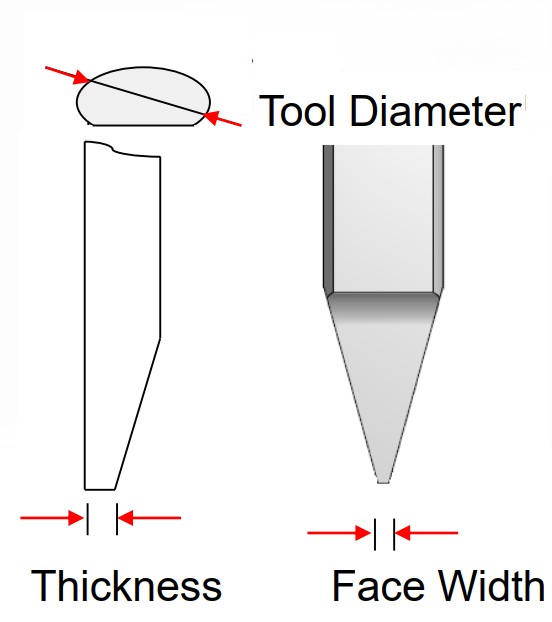

Độ chính xác cao: Các đầu cắt có kích thước bề mặt cắt (Face Width - FW) siêu nhỏ (từ 0.014" đến 0.150"), được gia công với dung sai cực thấp để đảm bảo tiếp xúc chính xác vào từng vi mạch hoặc bóng thiếc mà không chạm vào các linh kiện lân cận.
Vật liệu cao cấp: Sử dụng hợp kim cứng chống mài mòn, giúp mặt cắt không bị mẻ hay biến dạng khi thao tác liên tục trên các vật liệu hàn kim loại (Thiếc, Đồng, Vàng).
Tối ưu cho Bump Shear (BS): Thiết kế chuyên biệt để phân tích nứt gãy cơ học, truyền lực phương ngang một cách đồng đều để đánh giá chính xác chuẩn loại phá hủy (Failure Mode) của mối hàn.
Mã đặt hàng (Part Number) | Đường kính thân (Diameter) | Bề rộng mặt cắt (Face Width - FW) |
DAGE-SHEAR-187-014 | 0.187" | 0.014" (≈ 0.35 mm) |
DAGE-SHEAR-187-016 | 0.187" | 0.016" (≈ 0.40 mm) |
DAGE-SHEAR-187-020 | 0.187" | 0.020" (≈ 0.50 mm) |
DAGE-SHEAR-187-025 | 0.187" | 0.025" (≈ 0.63 mm) |
DAGE-SHEAR-187-030 | 0.187" | 0.030" (≈ 0.76 mm) |
DAGE-SHEAR-187-050 | 0.187" | 0.050" (≈ 1.27 mm) |
DAGE-SHEAR-187-100 | 0.187" | 0.100" (≈ 2.54 mm) |
DAGE-SHEAR-187-150 | 0.187" | 0.150" (≈ 3.81 mm) |
Gold/Copper Ball Shear Testing: Đánh giá độ bám dính của bi hàn (ball bond) trên pad mạch sau quá trình Wire Bonding.
Solder Bump Shear: Kiểm tra lực cắt của các khối thiếc hàn trên các kiểu đóng gói BGA (Ball Grid Array), CSP (Chip Scale Package) hoặc WLP (Wafer Level Packaging).
Micro-SMD Shear: Phá hủy và đánh giá lực giữ của kem hàn trên các linh kiện thụ động kích thước siêu nhỏ (0201, 01005).
