Nordson Dage Shear Tool BS250 (Diameter 62mils)
Bondtester Nordson DAGE

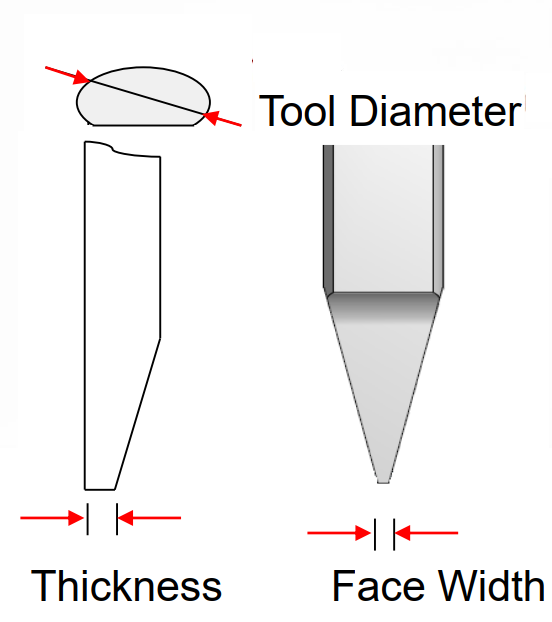

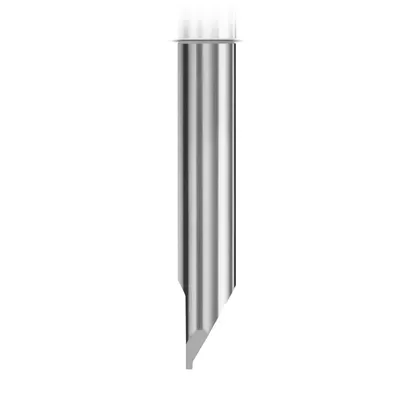

Nordson DAGE Shear Tool BS250 (Diameter 62mils / 0.062") là dòng đầu cắt chính hãng chuyên dụng cho các bài test dải lực siêu nhẹ (thường tối đa 250 grams). Với đường kính thân chỉ 0.062 inch, dòng sản phẩm này được thiết kế để tích hợp hoàn hảo với Load Cartridge BS250 trên các hệ thống DAGE Bondtester, mang lại độ chính xác tuyệt đối khi phân tích các bo mạch Fine-pitch.
Bảng Thông Số & Các Mã Sản Phẩm Dòng 0.062" (BS250)
Để đảm bảo kết quả đo đạc (Shear Test) không bị sai lệch, nguyên tắc cơ bản là Bề rộng mặt cắt (Face Width) phải lớn hơn hoặc bằng đường kính của bi hàn/mối hàn cần cắt. Dưới đây là dải tùy chọn cực kỳ chi tiết của dòng BS250:
DAGE-SHEAR-062-001: SHEAR TOOL, 0.062" DIA, 0.001" FW
DAGE-SHEAR-062-002: SHEAR TOOL, 0.062" DIA, 0.002" FW
DAGE-SHEAR-062-003: SHEAR TOOL, 0.062" DIA, 0.003" FW
DAGE-SHEAR-062-004: SHEAR TOOL, 0.062" DIA, 0.004" FW
DAGE-SHEAR-062-005: SHEAR TOOL, 0.062" DIA, 0.005" FW
DAGE-SHEAR-062-006: SHEAR TOOL, 0.062" DIA, 0.006" FW
DAGE-SHEAR-062-010: SHEAR TOOL, 0.062" DIA, 0.010" FW
DAGE-SHEAR-062-012: SHEAR TOOL, 0.062" DIA, 0.012" FW
DAGE-SHEAR-062-015: SHEAR TOOL, 0.062" DIA, 0.0015" FW
DAGE-SHEAR-062-014: SHEAR TOOL, 0.062" DIA, 0.014" FW
DAGE-SHEAR-062-016: SHEAR TOOL, 0.062" DIA, 0.016" FW
DAGE-SHEAR-062-020: SHEAR TOOL, 0.062" DIA, 0.020" FW
DAGE-SHEAR-062-024: SHEAR TOOL, 0.062" DIA, 0.024" FW
DAGE-SHEAR-062-030: SHEAR TOOL, 0.062" DIA, 0.030" FW
Gia công vi cơ học siêu chuẩn: Bề rộng mặt cắt (Face Width - FW) nhỏ nhất đạt tới 0.001 inch (khoảng 25.4 µm), cho phép cắt chính xác từng bi hàn mỏng manh nhất mà không va chạm vào các dây nối (wire loop) sát bên cạnh.
Vật liệu hợp kim siêu cứng: Ở kích thước siêu nhỏ, đầu cắt rất dễ bị uốn cong hoặc mẻ. Các sản phẩm của Nordson DAGE được chế tạo từ vật liệu đặc biệt (như Tungsten Carbide), đảm bảo độ cứng vững tuyệt đối khi truyền lực cắt ngang (Shear Force).
Tương thích tối đa: Thiết kế thân chuẩn 62 mils tối ưu hóa cho các cảm biến dải lực cực thấp, loại bỏ sai số do trọng lượng của chính đầu cắt gây ra.
Mã đặt hàng (Part Number) | Đường kính thân (DIA) | Bề rộng mặt cắt (FW) |
DAGE-SHEAR-062-001 | 0.062" | 0.001" (~ 25 µm) |
DAGE-SHEAR-062-002 | 0.062" | 0.002" (~ 50 µm) |
DAGE-SHEAR-062-003 | 0.062" | 0.003" (~ 76 µm) |
DAGE-SHEAR-062-004 | 0.062" | 0.004" (~ 101 µm) |
DAGE-SHEAR-062-005 | 0.062" | 0.005" (~ 127 µm) |
DAGE-SHEAR-062-006 | 0.062" | 0.006" (~ 152 µm) |
DAGE-SHEAR-062-010 | 0.062" | 0.010" (~ 254 µm) |
DAGE-SHEAR-062-012 | 0.062" | 0.012" (~ 305 µm) |
DAGE-SHEAR-062-014 | 0.062" | 0.014" (~ 355 µm) |
DAGE-SHEAR-062-015 | 0.062" | 0.015" (~ 381 µm) |
DAGE-SHEAR-062-016 | 0.062" | 0.016" (~ 406 µm) |
DAGE-SHEAR-062-020 | 0.062" | 0.020" (~ 508 µm) |
DAGE-SHEAR-062-024 | 0.062" | 0.024" (~ 609 µm) |
DAGE-SHEAR-062-030 | 0.062" | 0.030" (~ 762 µm) |
Gold / Copper Ball Shear: Đo lực cắt cơ học để kiểm tra độ liên kết nội kim loại (Intermetallic Compound - IMC) giữa bi vàng/đồng và pad tiếp xúc trên bo mạch (Substrate/Leadframe).
Wedge Shear: Đánh giá chất lượng của các mối nối dạng chêm (Wedge bond) trong vi mạch RF hoặc linh kiện công suất.
Micro-Bump Shear: Phân tích vật lý nứt gãy (Failure Analysis) của bi thiếc siêu nhỏ trong công nghệ Flip-Chip.
