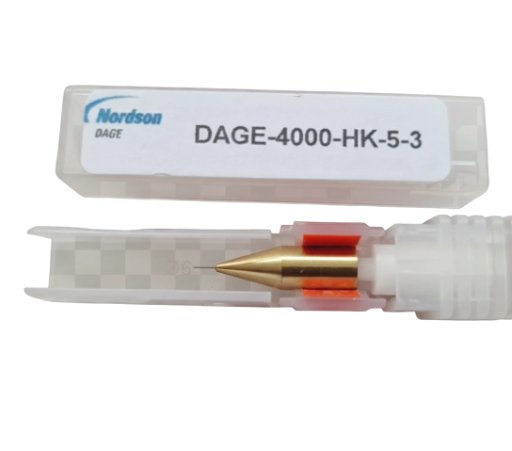

Nordson Dage Pull HooK - Tiêu Chuẩn
Bondtester Nordson DAGE
Dòng sản phẩm Nordson Dage Pull Hook - Tiêu Chuẩn là thiết bị chính hãng, được thiết kế chuyên biệt để lắp ráp trên các hệ thống DAGE Bondtester. Sản phẩm đáp ứng hoàn hảo các tiêu chuẩn kiểm tra phá hủy (Destructive) và không phá hủy (Non-Destructive) cho dây Vàng (Au), Nhôm (Al), và Đồng (Cu).
Bảng Thông Số Kỹ Thuật & Mã Sản Phẩm (Part Numbers)
Sự đa dạng của các model được thiết kế để tương thích với từng đường kính dây hàn (Wire Diameter) hoặc đặc thù của vòng dây (Wire Loop) cần kiểm tra. Việc chọn đúng model là yếu tố tiên quyết để đảm bảo độ chính xác.
DAGE-4000-HK-5-1: PULL HOOK, 0.005" FL 0.001" DIAMETER
DAGE-4000-HK-5-2: PULL HOOK, 0.005" FL 0.002" DIAMETER
DAGE-4000-HK-6-3: PULL HOOK, 0.006" FL 0.003" DIAMETER
DAGE-4000-HK-10-3: PULL HOOK. 0.010" FL 0.003" DIAMETER
DAGE-4000-HK-10-6: PULL HOOK, 0.010" FL 0.006" DIAMETER
DAGE-4000-HK-20-10: PULL HOOK, 0.020" FL 0.010" DIAMETER
DP4400-HK-5-4: PULL HOOK, 0.005" FL 0.004" DIAMETER
DP4400-HK-6-6: PULL HOOK, 0.006" FL 0.006" DIAMETER
DAGE-4000-HK-25-15: PULL HOOK, 0.020" FL 0.015" DIAMETER
DAGE-4000-HK-35-25: PULL HOOK, 0.035" FL 0.025" DIAMETER
DAGE-4000-HK-40-35: PULL HOOK, 0.045" FL 0.035" DIAMETER
Vật liệu cao cấp: Mỗi đầu móc được gia công từ thép không gỉ cường độ cao (High-strength stainless steel), mang lại khả năng chống biến dạng xuất sắc khi phải chịu lực kéo căng liên tục.

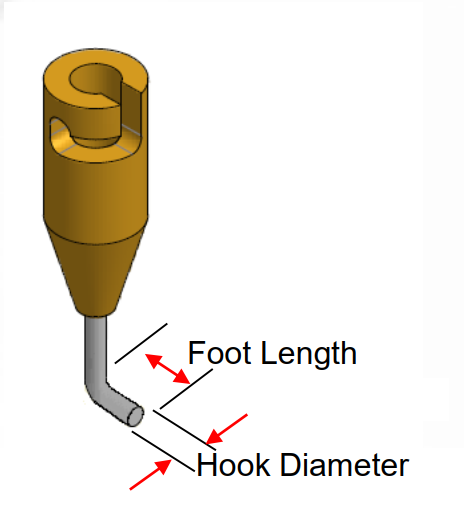

Gia công vi cơ học chính xác: Kích thước của phần cong/vát phẳng (Flat Length - FL) và đường kính mũi móc (Diameter) được gia công với dung sai siêu nhỏ (tính bằng phần nghìn inch). Điều này giúp móc luồn qua các khe hẹp của vi mạch mật độ cao một cách dễ dàng.
Thiết kế tối ưu phân tán lực: Phần Flat Length (FL) được thiết kế đặc biệt nhằm ôm trọn sợi dây, giúp lực kéo được phân bố đều. Nhờ đó, ngăn chặn hiện tượng móc làm đứt, cứa rách dây trước khi đạt đến giới hạn lực kéo thực tế của mối nối.
Mã Đặt Hàng (Part Number) | Chiều Dài Phần Phẳng (Flat Length - FL) | Đường Kính Móc (Diameter) |
DAGE-4000-HK-5-1 | 0.005" | 0.001" (~ 25 µm) |
DAGE-4000-HK-5-2 | 0.005" | 0.002" (~ 50 µm) |
DAGE-4000-HK-6-3 | 0.006" | 0.003" (~ 76 µm) |
DAGE-4000-HK-10-3 | 0.010" | 0.003" (~ 76 µm) |
DAGE-4000-HK-10-6 | 0.010" | 0.006" (~ 152 µm) |
DAGE-4000-HK-20-10 | 0.020" | 0.010" (~ 254 µm) |
DP4400-HK-5-4 | 0.005" | 0.004" (~ 101 µm) |
DP4400-HK-6-6 | 0.006" | 0.006" (~ 152 µm) |
DAGE-4000-HK-25-15 | 0.020" | 0.015" (~ 381 µm) |
DAGE-4000-HK-35-25 | 0.035" | 0.025" (~ 635 µm) |
DAGE-4000-HK-40-35 | 0.045" | 0.035" (~ 889 µm) |
Wire Pull Test (Kiểm tra kéo dây): Xác định lực phá hủy của mối hàn dây (Ball/Wedge) trên pad mạch. Giúp phát hiện các lỗi như: mối nối bong tróc (non-stick), dây đứt gãy ở cổ (neck break), hoặc bong lớp đệm mạch (pad peeling).
Ribbon Pull Test: Sử dụng các đầu móc có đường kính và FL lớn (như mẫu 35-25, 40-35) để kéo các dải Ribbon kim loại trong mạch linh kiện công suất (IGBT, MOSFET).
