Máy X-ray công nghiệp là gì?

Máy X-ray công nghiệp là thiết bị sử dụng tia X (tia Rơn-ghen) để kiểm tra cấu trúc bên trong vật liệu mà không phá hủy mẫu. Công nghệ này thuộc nhóm kiểm tra không phá hủy (NDT – Non-Destructive Testing) và thường được ứng dụng trong các ngành như sản xuất, cơ khí, điện tử và y tế để phát hiện khuyết tật ẩn và đảm bảo chất lượng sản phẩm.

Vai trò của máy X-ray trong công nghiệp

Phát hiện khuyết tật ẩn bên trong vật liệu

Máy X-ray giúp phát hiện các lỗi như vết nứt, lỗ khí, sự phân lớp hoặc tạp chất mà mắt thường không thể thấy được. Việc phát hiện sớm các lỗi này giúp ngăn ngừa sự cố trong sản xuất và sử dụng sản phẩm.

Đảm bảo chất lượng sản phẩm đầu ra

Thông qua kiểm tra không phá hủy, máy X-ray giúp các nhà sản xuất loại bỏ các sản phẩm lỗi trước khi đưa ra thị trường, đảm bảo sản phẩm đạt độ bền và hiệu suất yêu cầu, đặc biệt trong ngành hàng không, ô tô và điện tử.

Kiểm tra nhanh chóng, tiết kiệm chi phí

So với các phương pháp kiểm tra phá hủy, máy X-ray cho kết quả nhanh chóng, không làm gián đoạn quy trình sản xuất, từ đó tiết kiệm chi phí kiểm tra và vận hành.

Giảm thiểu chi phí sửa chữa và bảo trì

Việc phát hiện lỗi sớm giúp doanh nghiệp tránh được các chi phí sửa chữa, thay thế hoặc tái sản xuất sản phẩm bị lỗi, đồng thời kéo dài tuổi thọ và giảm rủi ro sử dụng.

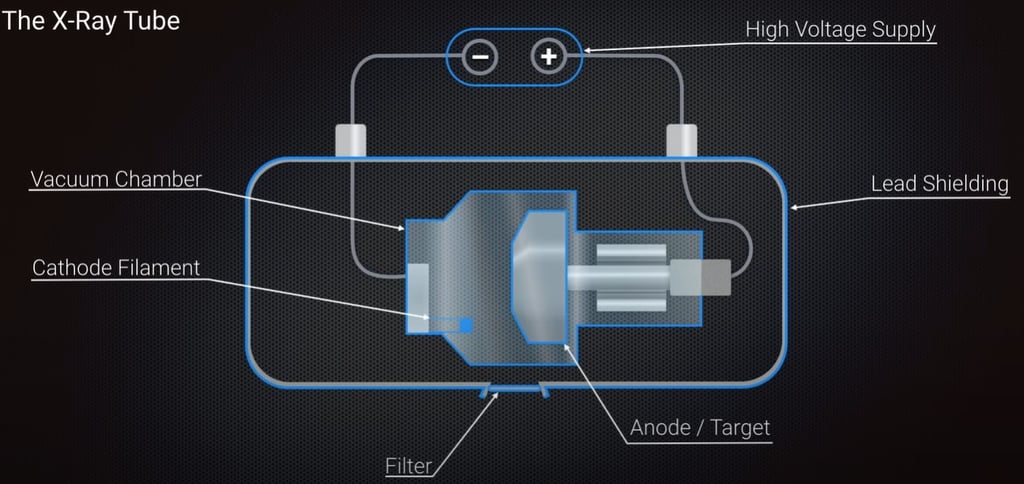

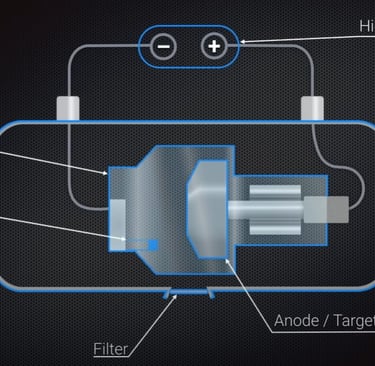

Nguyên lý hoạt động của máy X-ray công nghiệp

1. Tạo nguồn electron

Máy tạo ra các electron bằng cách nung nóng filament qua dòng điện.

2. Gia tốc electron

Electron được tăng tốc trong một điện trường mạnh để đạt vận tốc cao.

3. Va chạm với Target

Electron va vào vật liệu đích (thường là tungsten), tạo ra tia X thông qua sự phát xạ năng lượng.

4. Tạo hình ảnh X-ray

Tia X xuyên qua mẫu vật và được ghi lại bằng thiết bị như detector, phim X-ray hoặc màn huỳnh quang. Hình ảnh cho thấy các khuyết tật hoặc cấu trúc bên trong của vật liệu.

Ứng dụng của máy X-ray công nghiệp

Kiểm tra chất lượng sản phẩm

Phát hiện lỗi cấu trúc bên trong như nứt, lỗ rỗng, biến dạng hoặc tạp chất trong sản phẩm kim loại, nhựa hoặc linh kiện đúc.

Phân tích cấu trúc vật liệu

Giúp xác định độ đồng đều, mật độ và cấu trúc bên trong vật liệu, tăng độ tin cậy và bền vững của sản phẩm cuối cùng.

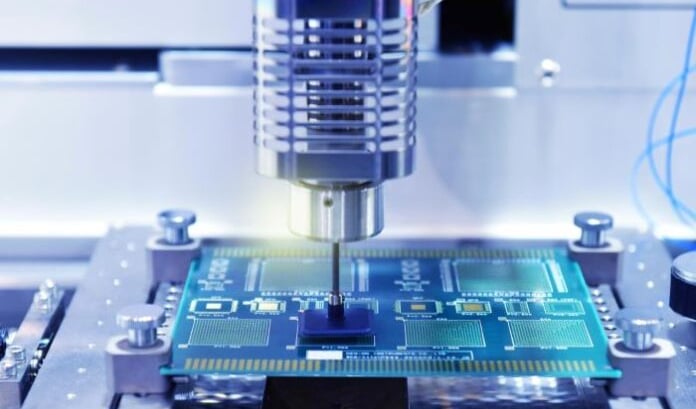

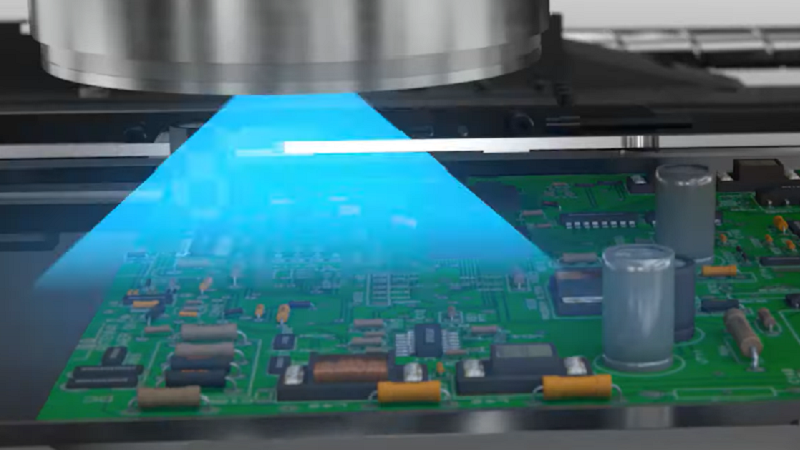

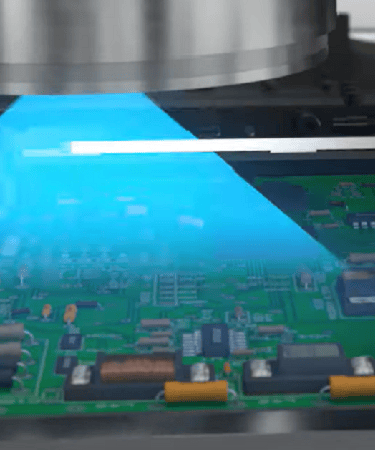

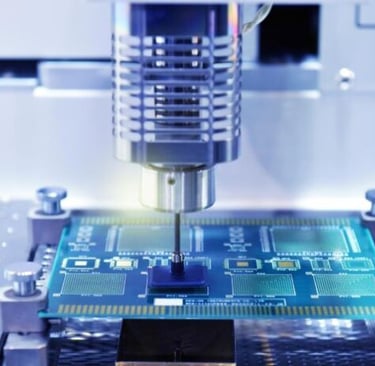

Kiểm tra linh kiện và mạch in SMT

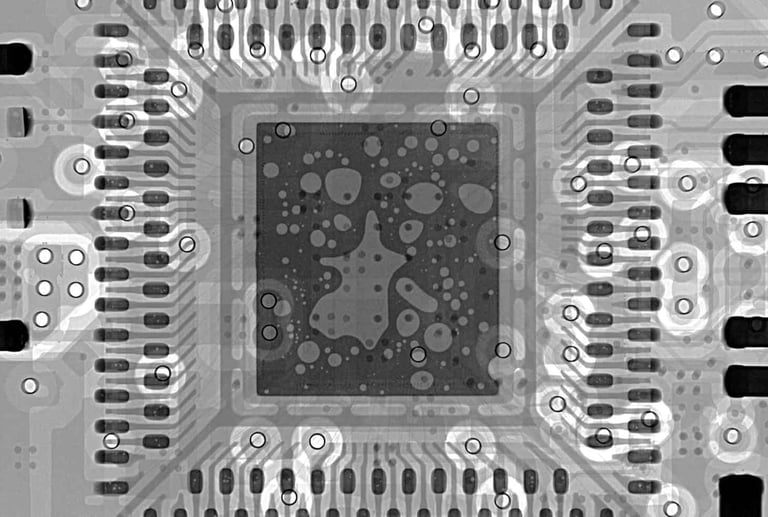

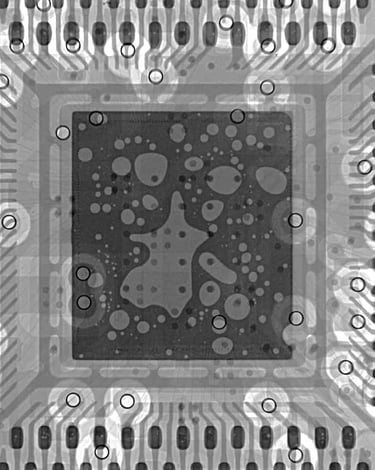

Trong ngành điện tử, máy X-ray hỗ trợ kiểm tra mối hàn, chip, IC, các lỗi mạch in mà không cần tháo rời.

Máy X-ray công nghiệp có gây độc hại không?

Tính chất của tia X

Tia X là bức xạ ion hóa có thể gây hại nếu tiếp xúc với liều lượng cao hoặc lâu dài. Tuy nhiên, khi được kiểm soát đúng cách, việc sử dụng là an toàn.

Các yếu tố đảm bảo an toàn cho người dùng

• Hệ thống chắn bức xạ: Lớp che chắn ngăn tia X thoát ra ngoài vùng kiểm tra.

• Điều chỉnh liều lượng tia X: Tia X phát ra ở mức tối thiểu cần thiết.

• Chế độ vận hành tự động: Giảm thiểu sự tiếp xúc trực tiếp của người vận hành.

• Quy trình đào tạo và kiểm soát nghiêm ngặt: Người sử dụng được huấn luyện đúng chuẩn.

Tác động sức khỏe nếu không an toàn

• Tăng nguy cơ ung thư nếu tiếp xúc lâu dài.

• Có thể gây tổn thương mô và DNA nếu không kiểm soát đúng liều lượng.

Biện pháp giảm thiểu rủi ro khi sử dụng máy X-ray

• Tuân thủ quy định an toàn bức xạ theo quy chuẩn quốc tế và quốc gia.

• Trang bị thiết bị bảo vệ cá nhân như kính chắn bức xạ, áo chì.

• Bảo trì và kiểm tra định kỳ thiết bị để đảm bảo hoạt động an toàn và hiệu quả.

Các tiêu chuẩn và quy định cần tuân thủ

Tiêu chuẩn quốc tế

• ISO 17636-2: Kiểm tra tia X đối với mối hàn kim loại.

• ISO 11699: Chất lượng phim X-ray trong kiểm tra không phá hủy.

• IEC 62494: Hiệu suất hệ thống chụp X-ray kỹ thuật số.

Quy định về bức xạ ion hóa

• ICRP: Hướng dẫn bảo vệ khỏi bức xạ ion hóa.

• IAEA: Khuyến nghị an toàn khi sử dụng tia X trong công nghiệp.

• ANSI N43.3: Tiêu chuẩn an toàn cho máy X-ray trong công nghiệp.

Tiêu chuẩn an toàn lao động và môi trường

• Tiêu chuẩn an toàn bức xạ trong công nghiệp: Máy phải có lớp che chắn, cảnh báo và vùng kiểm soát bức xạ.

• Yêu cầu bảo trì, kiểm tra định kỳ: Đảm bảo máy hoạt động hiệu quả và an toàn tối đa.

Tiêu chuẩn quốc gia Việt Nam

• TCVN 7221:2013: Kiểm tra không phá hủy bằng tia X.

• Quy định của Bộ Khoa học & Công nghệ: Hướng dẫn sử dụng và kiểm soát thiết bị NDT tại Việt Nam.

Hy vọng bài viết đã giúp bạn hiểu rõ hơn về máy X-ray công nghiệp và những yếu tố cần lưu ý khi sử dụng.
