Phân Tích Cấu Trúc Và Kích Thước

Ưu Điểm Chính

CT Là Gì?

Composite Là Gì?

Lợi Ích Khi Ứng Dụng CT

Ứng Dụng CT Trong Kiểm Tra Composite

Vai Trò Của CT Công Nghiệp

Tổng Quan Về Kiểm Tra Composite

Composite là vật liệu được tạo từ sự kết hợp của hai hoặc nhiều thành phần:

• Sợi gia cường: như sợi carbon, sợi thủy tinh hoặc aramid, quyết định độ bền kéo.

• Vật liệu nền (matrix): thường là nhựa epoxy hoặc nhựa nhiệt dẻo, giữ sợi cố định và truyền ứng suất.

Cấu trúc composite có thể ngẫu nhiên hoặc theo chu kỳ, phụ thuộc vào quy trình sản xuất và chiều dài sợi. Đặc tính cơ học của chi tiết được quyết định bởi cả cấu trúc sợi và tính chất của nền.

Phần mềm phân tích CT cho phép:

• Định lượng hướng sợi và mật độ sợi trong toàn bộ mẫu.

• Kiểm tra sự đồng nhất (homogeneity) và đẳng hướng (isotropy).

• Hỗ trợ dự đoán tính chất cơ học như độ bền mỏi, ứng suất nội.

Một lần quét CT cung cấp dữ liệu cho nhiều loại phân tích:

• Phân tích rỗ khí (voids analysis) – xác định kích thước, số lượng và vị trí.

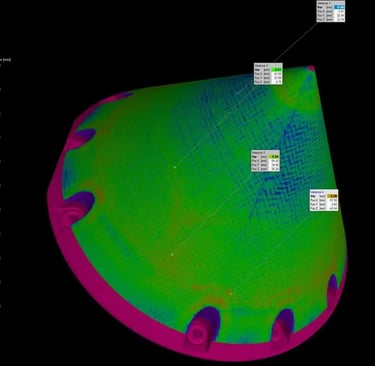

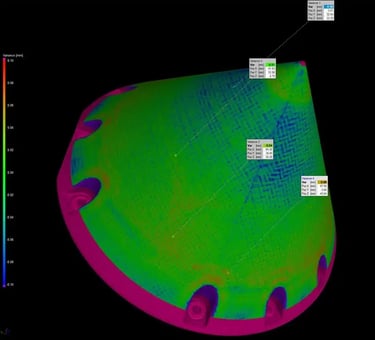

• So sánh mẫu với CAD (actual-to-nominal comparison) – phát hiện sai lệch hình học.

• So sánh giữa các mẫu (part-to-part comparison) – kiểm soát chất lượng sản xuất hàng loạt.

• Phân tích độ dày thành (wall thickness analysis) – kiểm tra độ đồng đều của chi tiết.

• Reverse engineering – tái tạo mô hình 3D để phục vụ thiết kế.

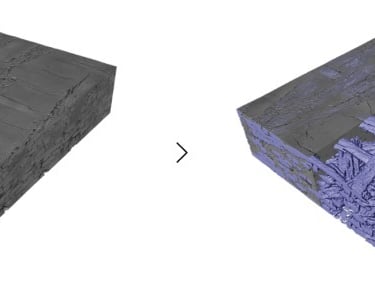

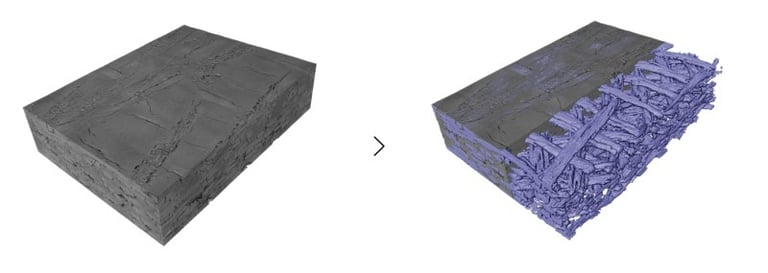

• Quan sát cấu trúc bên trong mà không cần cắt mẫu.

• Đo lường kích thước chính xác từ tổng thể đến mức sợi đơn lẻ.

• Tạo mô hình 3D phục vụ phân tích thiết kế và mô phỏng cơ học.

• Phát hiện sớm các lỗi sản xuất như rỗ khí, nứt, sai lệch hình học.

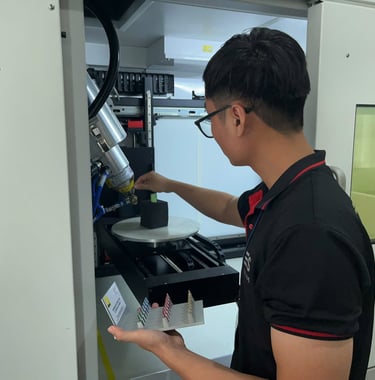

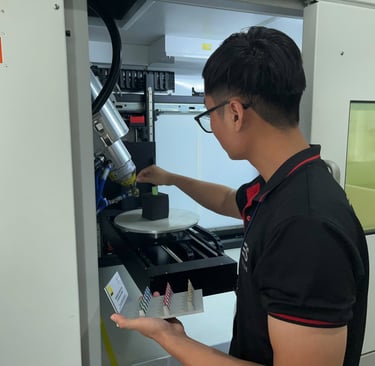

Computed Tomography (CT) là công nghệ kiểm tra không phá hủy (NDT) sử dụng tia X để quét 360° mẫu, tạo ra hình ảnh 3D chi tiết cấu trúc bên trong và bên ngoài chi tiết.

Phát Hiện Khuyết Tật Bên Trong

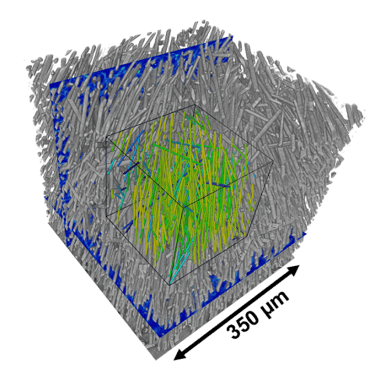

Phân Bố Sợi (Fiber Orientation)

Công nghệ CT công nghiệp là giải pháp toàn diện cho kiểm tra vật liệu composite. Nó giúp doanh nghiệp kiểm soát chất lượng, tối ưu sản xuất, và nâng cao độ tin cậy của sản phẩm.

• Kiểm tra không phá hủy – không làm hỏng mẫu.

• Quan sát toàn diện – bao quát từ macro đến micro.

• Giảm rủi ro sản xuất – phát hiện lỗi sớm.

• Cải thiện thiết kế – so sánh dữ liệu thực tế với CAD.

• Tối ưu quy trình – điều chỉnh thông số sản xuất để đạt chất lượng ổn định.

CT cho phép phát hiện:

• Vết nứt (cracks)

• Lỗ rỗng (porosities)

• Bao thể lạ (inclusions)

Kết quả được hiển thị trực quan bằng màu sắc để dễ dàng phân tích và ra quyết định.
